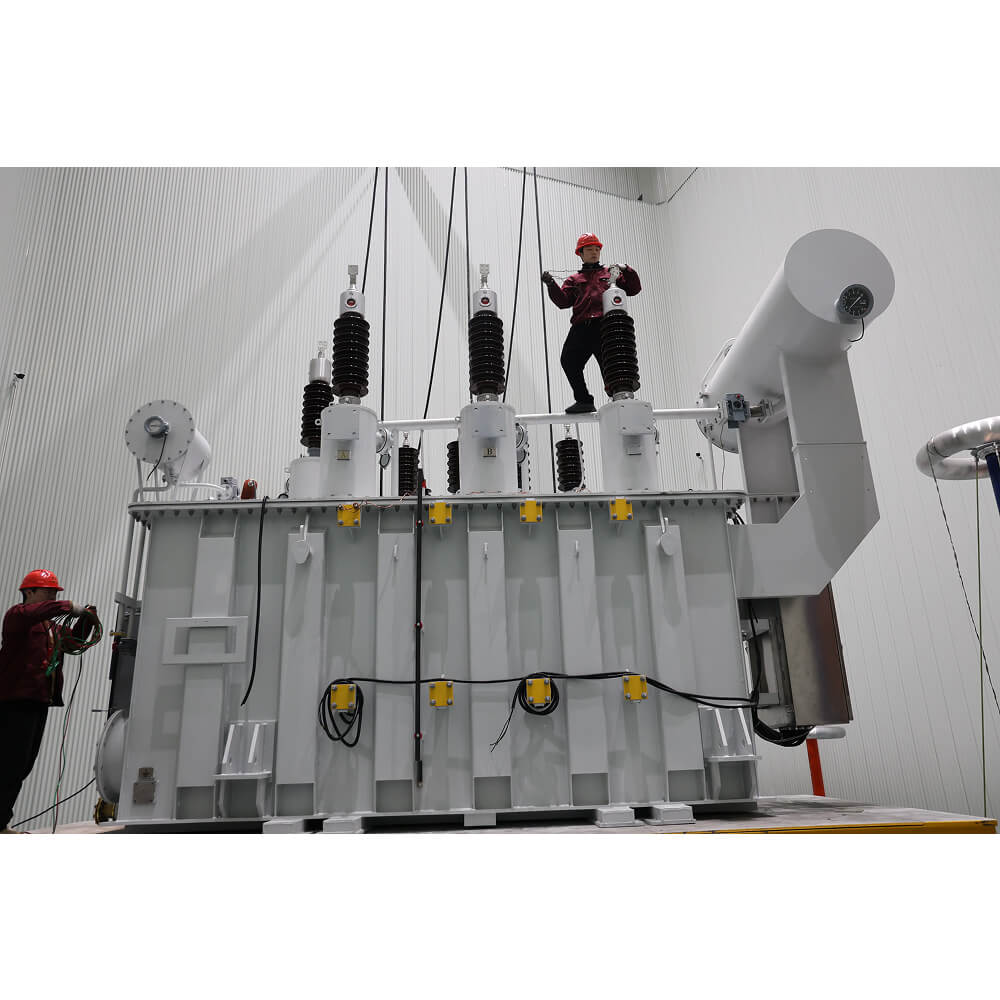

Frame 24.jpg
Frame 3.jpg
Frame 6.jpg

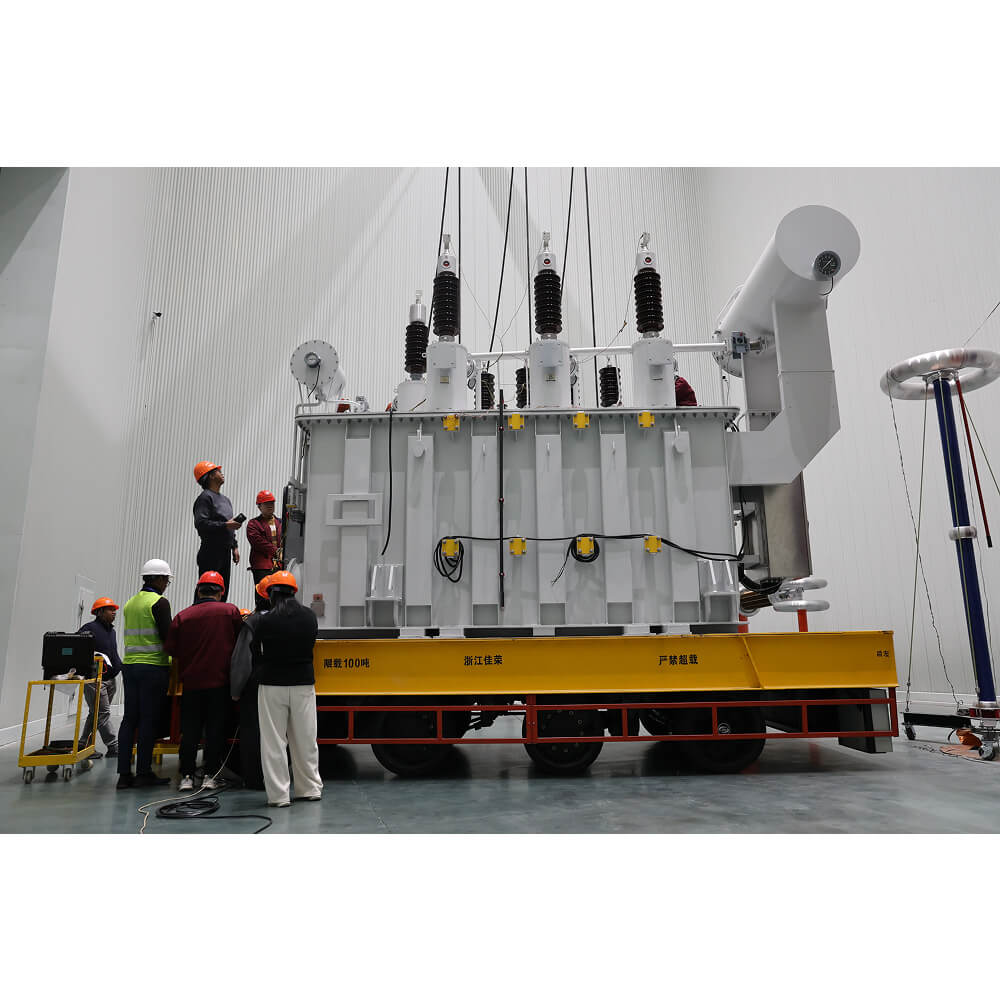

Frame 21.jpg

Масляный силовой трансформатор 110 кВ

● Сердечник силового трансформатора с масляным охлаждением на 110 кВ изготовлен из высококачественных ориентированных листов кремнистой стали, уложенных в несколько этапов, а поверхность покрыта полимеризующейся краской. Он обладает низкими потерями и низким уровнем шума.

● В катушке используется конструкция с внутренними и внешними стойками, а между катушкой и железным сердечником, а также между катушками применяется высокопрочная картонная трубчатая конструкция, что эффективно гарантирует устойчивость к короткому замыканию.

    Связаться с нами

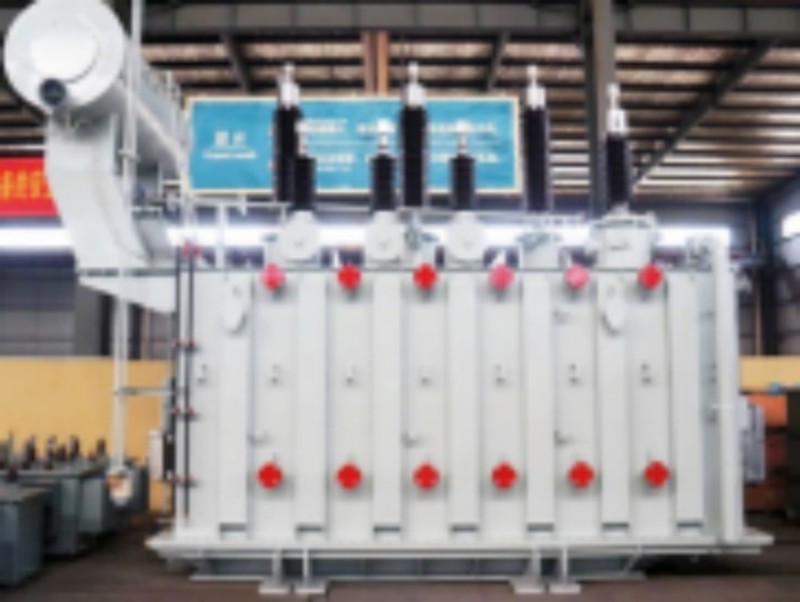

    Масляный силовой трансформатор 110 кВ (1)
    01

    Основные функции и характеристики

    ● Стенка топливного бака выполнена методом цельного гофрирования и изгиба, что повышает механическую прочность бака и придает ему красивый и элегантный внешний вид.

    ● Между кузовом и топливным баком используется всенаправленная конструкция для обеспечения стабильности транспортировки и эксплуатации продукции.

    ● Применяется на электростанциях (станциях), подстанциях (распределительных станциях) и промышленных предприятиях и т. д.

    ● Внедрять национальные стандарты GB094, GB6451 и др.

    подробная информация о товаре

    Двухобмоточный регулирующий силовой трансформатор без возбуждения, 110 кВ

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW ЛВ
    6300 110
    115
    121
    ±
    2×2,5%    		 6.3
    6.6
    10.5    		 Ynd11 7.4 35.0 0,62 10.5
    8000 8.9 42.0 0,62
    10000 10.5 50.0 0,58
    12500 12.4 59.0 0,58
    16000 15.0 73.0 0,54
    20000 17.6 88.0 0,54
    25000 20.8 104.0 0,50
    31500 24.6 123.0 0,48
    40000 29.4 148.0 0,45
    50000 35.2 175.0 0,42
    63000 41.6 208.0 0,38
    75000 13.8
    15.75
    18
    21    		 47.2 236.0 0,33 12~14
    90000 54.4 272.0 0.30
    120000 67.8 337.0 0,27
    150000 80.1 399.0 0,24
    180000 90.0 457.0 0.20

    Двухобмоточный силовой трансформатор 110 кВ с устройством переключения ответвлений под нагрузкой.

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW ЛВ
    6300 110
    ±
    8×1,25%    		 6.3
    6.6
    10.5
    21    		 Ynd11 8.0 35.0 0,64 10.5
    8000 9.6 42.0 0,64
    10000 11.3 50.0 0,59
    12500 13.4 59.0 0,59
    16000 16.1 73.0 0,55
    20000 19.2 88.0 0,55
    25000 22.7 104.0 0,51
    31500 27.0 123.0 0,51
    40000 32.3 156.0 0,46
    50000 38.2 194.0 0,46
    63000 45.4 232.0 0,42

    Трехвитковый силовой трансформатор 110 кВ с устройством переключения ответвлений вне цепи.

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW MV ЛВ Шаг вверх Снижение уровня
    6300 110
    115
    121
    ±
    2×2,5%    		 36
    37
    38.5
    ±
    2×2,5%    		 6.3 6.6 10.5
    21    		 YNy0d11 8.9 44.0 0,66 H M 10.5 H L 17~18 M L
    6.5    		 H M 17.5~18.5 H L
    10.5
    М Л
    6.5
    8000 10.6 53.0 0,62
    10000 12.6 62.0 0,59
    12500 14.7 74.0 0,56
    16000 17.9 90.0 0,53
    20000 21.1 106.0 0,52
    25000 24.6 126.0 0,48
    31500 29.4 149.0 0,48
    40000 34.8 179.0 0,44
    50000 41.6 213.0 0,44
    63000 49.2 256.0 0,40

    Трансформатор напряжения с регулированием под нагрузкой, трех обмоток, 110 кВ

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW MV ЛВ
    6300 110
    ±
    8×1,25%    		 36
    37
    38.5
    ±
    2×2,5%
    или
    ±5%    		 6.3
    6.6
    10.5
    21    		 YNy0d11 9.6 44.0 0,76 Х М
    10.5
    Х Л
    18~19
    М Л
    6.5
    8000 11.5 53.0 0,76
    10000 13.6 62.0 0,71
    12500 16.1 74.0 0,71
    16000 19.3 90.0 0,67
    20000 22.8 106.0 0,67
    25000 27.0 126.0 0,62
    31500 32.1 149.0 0,62
    40000 38.5 179.0 0,58
    50000 45.5 213.0 0,58
    63000 54.1 256.0 0,53

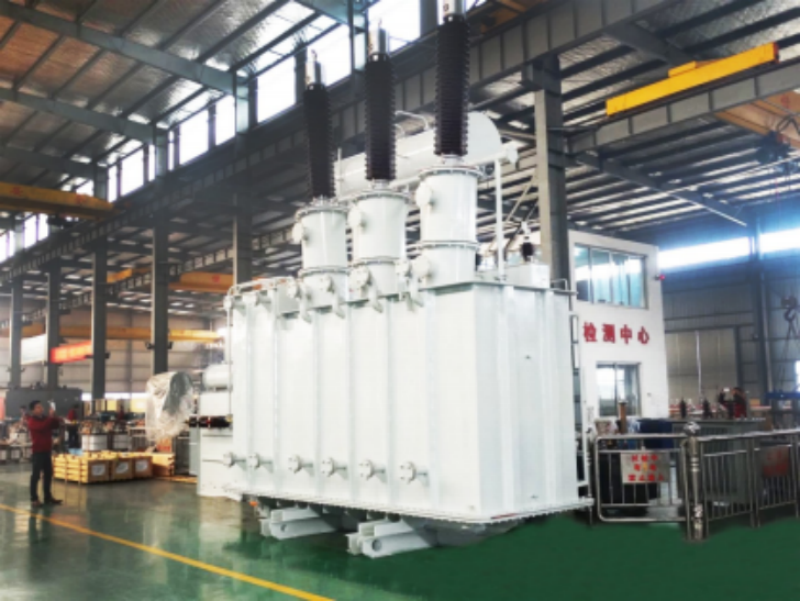

    Масляный силовой трансформатор 110 кВ (1)

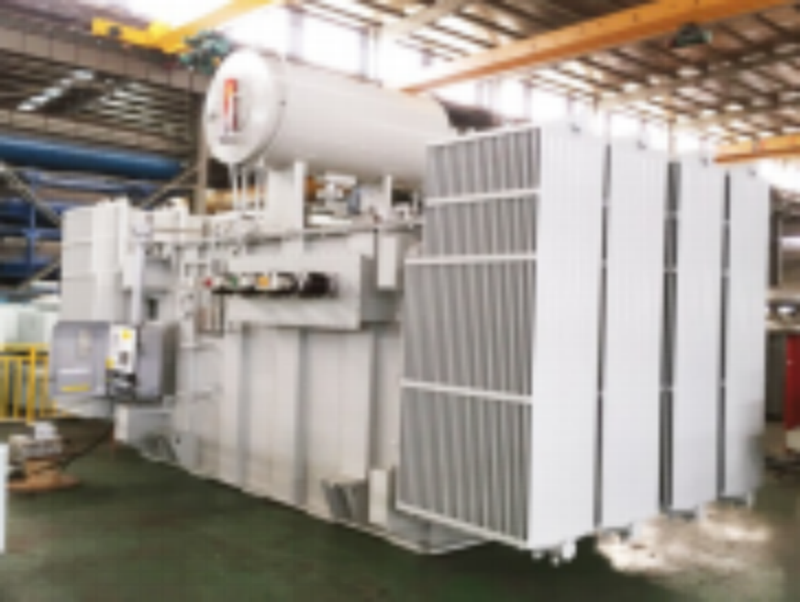

    Масляный силовой трансформатор 110 кВ (2)

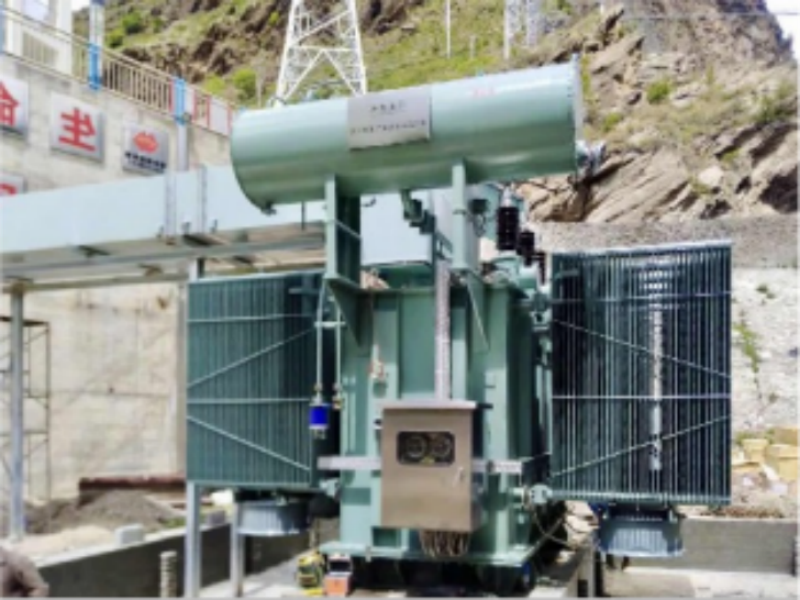

    110 кВ Масляный силовой трансформатор (3)

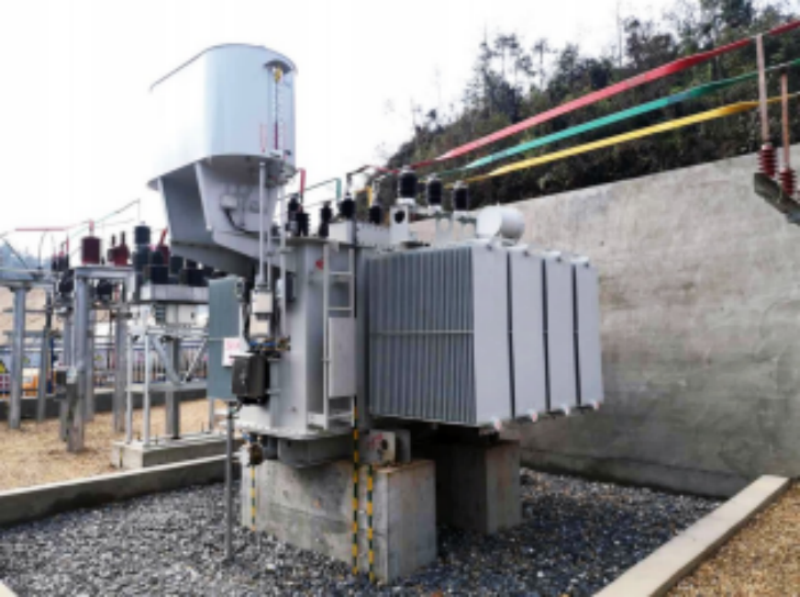

    Масляный силовой трансформатор 110 кВ (4)

    Двухобмоточный регулирующий силовой трансформатор без возбуждения, 66 кВ

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW ЛВ
    6300 63
    66
    69
    ±
    2×2,5%    		 6.3
    6.6
    10.5    		 Ynd11 7.3 34.2 0,60 9
    8000 8.9 40.5 0,60
    10000 10.5 47.8 0,56
    12500 12.4 56.8 0,56
    16000 15.0 69.8 0,52
    20000 17.6 84.6 0,52
    25000 20.8 100.0 0,48
    31500 24.6 120.0 0,44
    40000 29.4 141.0 0,44
    50000 35.2 167.0 0,40
    63000 41.6 198.0 0,36

    Двухобмоточный регулирующий силовой трансформатор напряжения под нагрузкой 66 кВ

    Номинальная мощность (кВ А) Коэффициент усиления и диапазон ответвлений (кВ) Символ соединения Потери при нулевой нагрузке (кВт) Потери при полной нагрузке (кВт) Ток холостого хода (%) Импеданс (%)
    HW ЛВ
    6300 63
    66
    69
    ±
    8×1,25%    		 6.3
    6.6
    10.5    		 Ynd11 8.0 34.2 0,60 9~11
    8000 9.6 40.5 0,60
    10000 11.3 47.8 0,56
    12500 13.4 56.8 0,56
    16000 16.1 69.8 0,52
    20000 19.2 84.6 0,52
    25000 22.7 100.0 0,48
    31500 26.9 120.0 0,44
    40000 32.2 141.0 0,44
    50000 38.0 167.0 0,40 10~12
    63000 44.9 198.0 0,36
