Сухой силовой трансформатор SCB13-500/10.5
Сухой силовой трансформатор SCB13-500/10.5

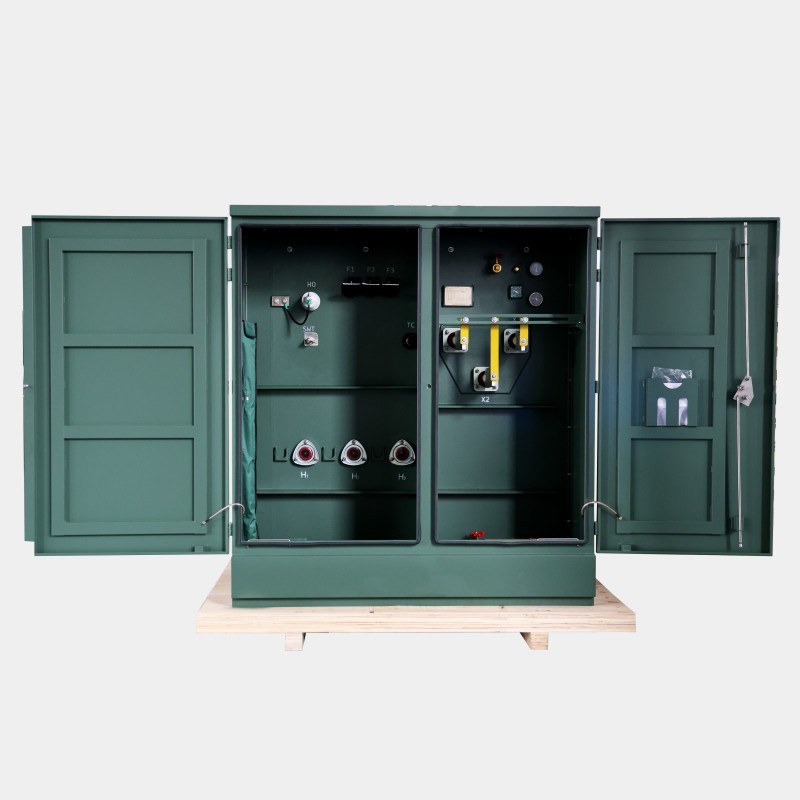

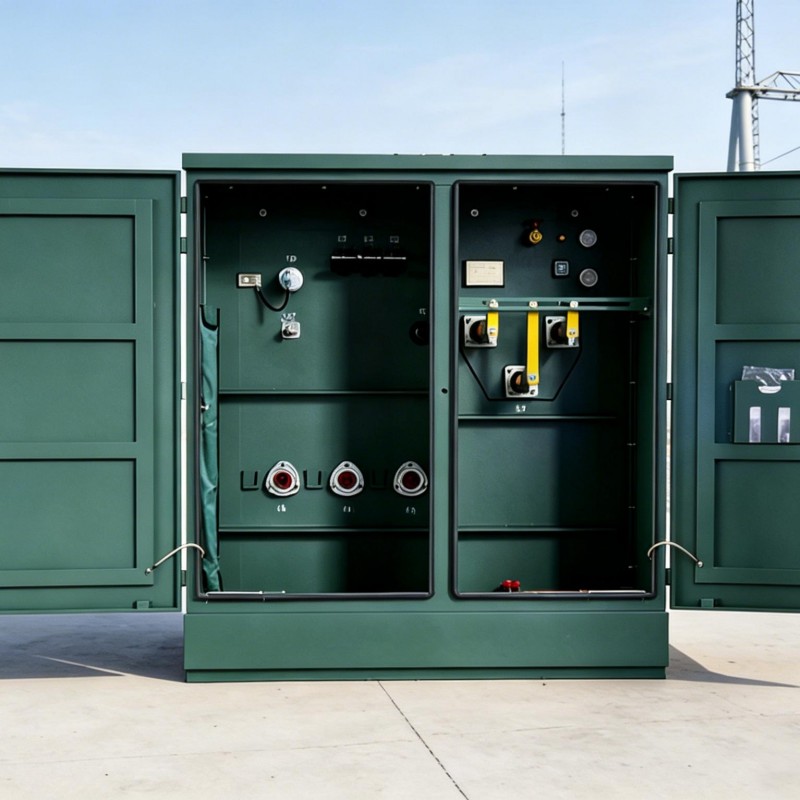

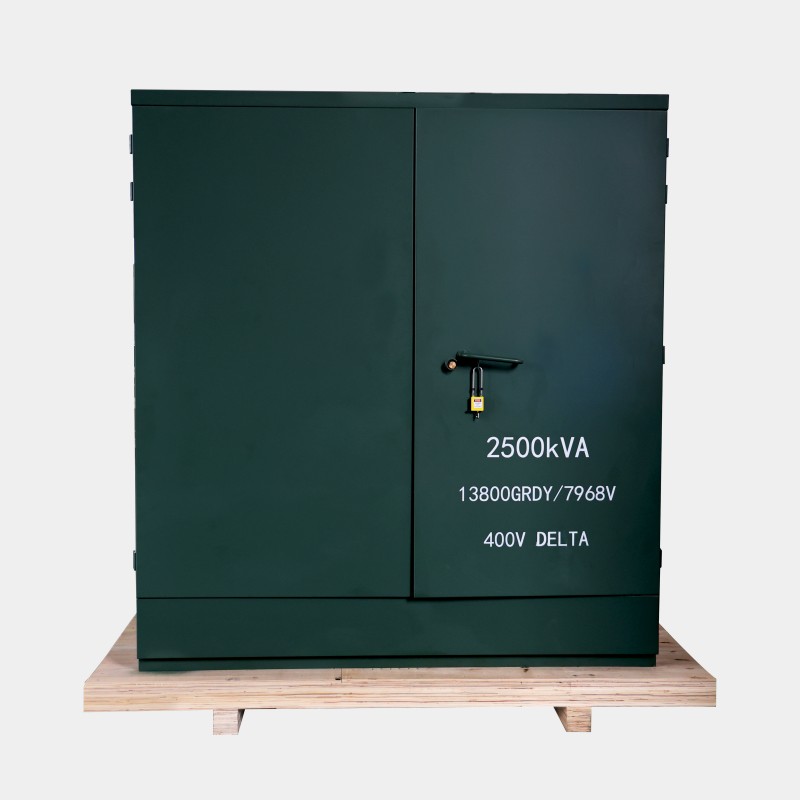

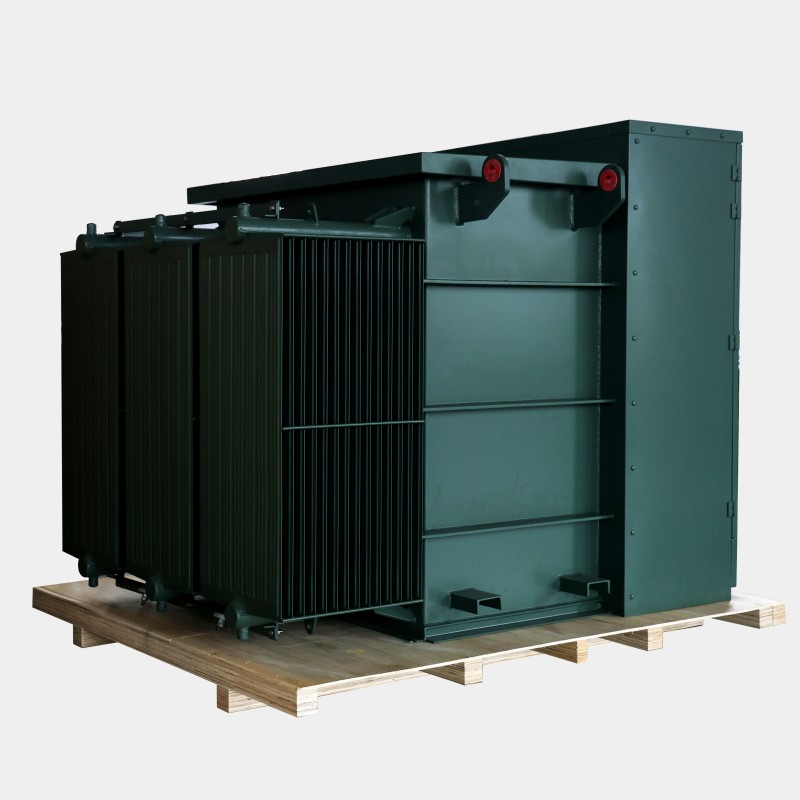

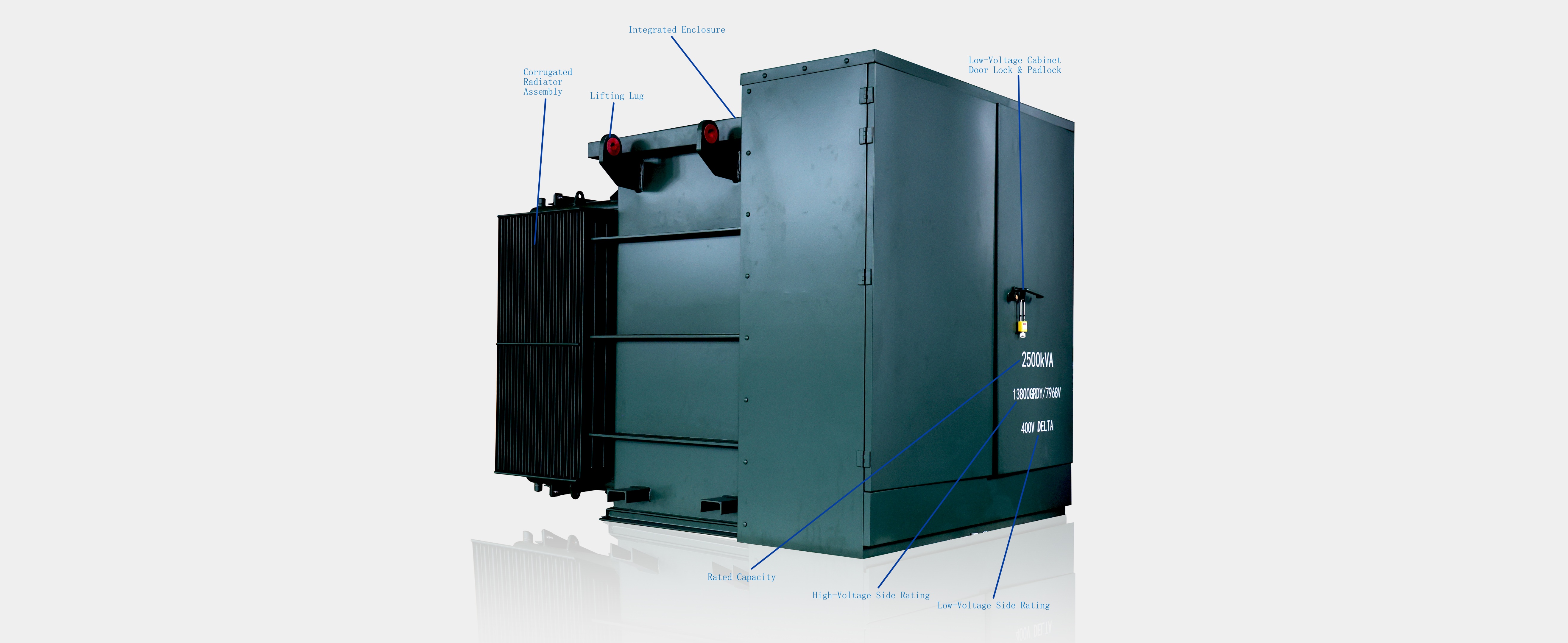

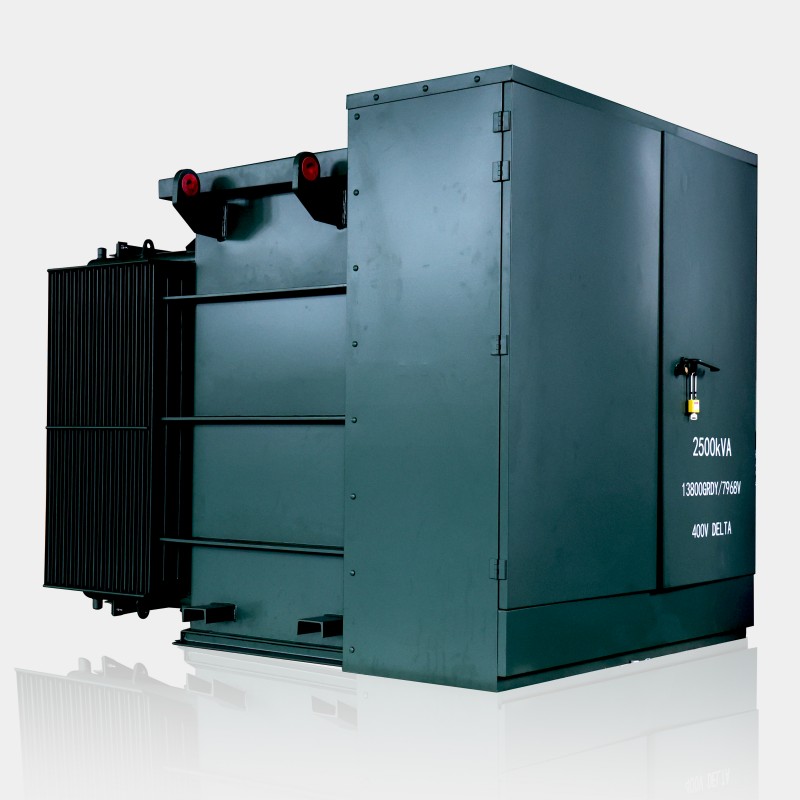

Трансформатор 2500 кВА 13,8 кВ, полностью герметичный, устанавливается на площадке.
Параметры продукта

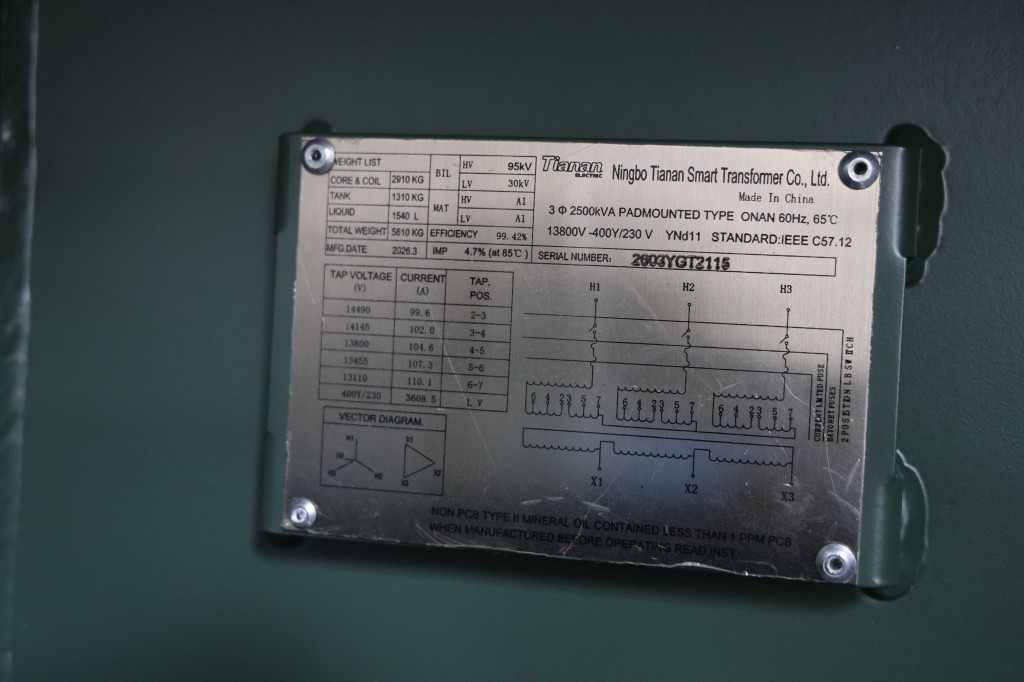

СПИСОК ВЕСОВ
| КОД И КАТУШКА | 2910 кг | БИЛ | Высокое напряжение 95 кВ/Низкое напряжение 30 кВ |
| ТАНК | 1310 кг | ВМЕСТЕ С | HV AL/LV AL |
| ЖИДКОСТЬ | 1540 л | ЭФФЕКТИВНОСТЬ | 99,42% |
| ОБЩИЙ ВЕС | 5610 кг | ИМП | 4,7% (при 85°C) |
НАПРЯЖЕНИЕ ОТВОДА (В)
| НАПРЯЖЕНИЕ ОТВОДА (В) | ТЕКУЩИЙ (А) | TAP POS. |
| 14490 | 99,6 | 2-3 |
| 14145 | 102.0 | 3-4 |
| 13800 | 104.6 | 4-5 |
| 13455 | 107.3 | 5-6 |
| 13110 | 110.1 | 6-7 |
| 400Y/230 | 3608.5 | L V |
Основные преимущества
Сроки доставки:
Наш производственный график стабилен и надежен. Стандартные модели могут быть поставлены в течение 15–20 дней. Для индивидуальных конфигураций (специальное напряжение, резервуар из нержавеющей стали, натуральное эфирное масло FR3 и т. д.) обычно требуется 30–45 дней.
Расход топлива:
Герметичная конструкция полностью изолирует изоляционное масло от внешнего воздуха. Испарение масла практически равно нулю, что избавляет от необходимости периодической доливки масла, требуемой в обычных трансформаторах.
Обслуживание:
«Не требует обслуживания, длительный срок службы, низкие инвестиции, высокая надежность» — Трансформатор, устанавливаемый на площадке, имеет герметичную конструкцию, не требующую обслуживания. В течение всего 20-летнего расчетного срока службы нет необходимости в доливке масла или его фильтрации. Для планового технического обслуживания требуется лишь визуальный осмотр корпуса, уровня масла и температуры масла два раза в год.
В случае неисправности предохранитель Bay-O-Net можно заменить на месте в течение 30 минут — без привлечения специалистов. Общие эксплуатационные и технические затраты составляют лишь треть от затрат на обычные трансформаторы.
Идеально подходит для промышленных парков, торговых центров, центров обработки данных и электростанций, использующих возобновляемые источники энергии — это надежное и экономичное решение для распределения электроэнергии.
Цены:
Цена на 30–40% ниже, чем у компактной подстанции европейского типа той же мощности, и на 40–60% ниже, чем у сухого трансформатора. Для оптимизации затрат в зависимости от требований проекта доступны обмотки из меди или алюминия.

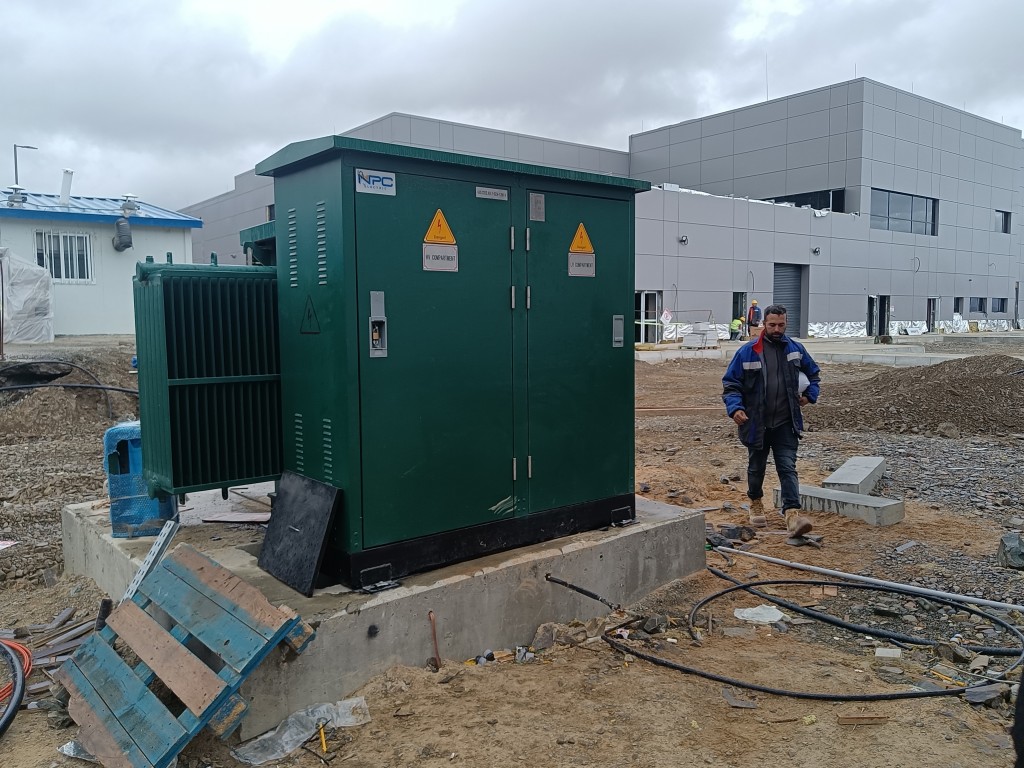

Сценарии применения
Этот трехфазный полностью герметичный трансформатор мощностью 2500 кВА, устанавливаемый на площадке, специально разработан для промышленных парков, торговых центров, жилых комплексов, центров обработки данных, шахт, электростанций возобновляемой энергетики, а также для проектов замены и расширения, обеспечивая стабильное распределение электроэнергии в диапазоне от 13800 В до 400Y/230 В.

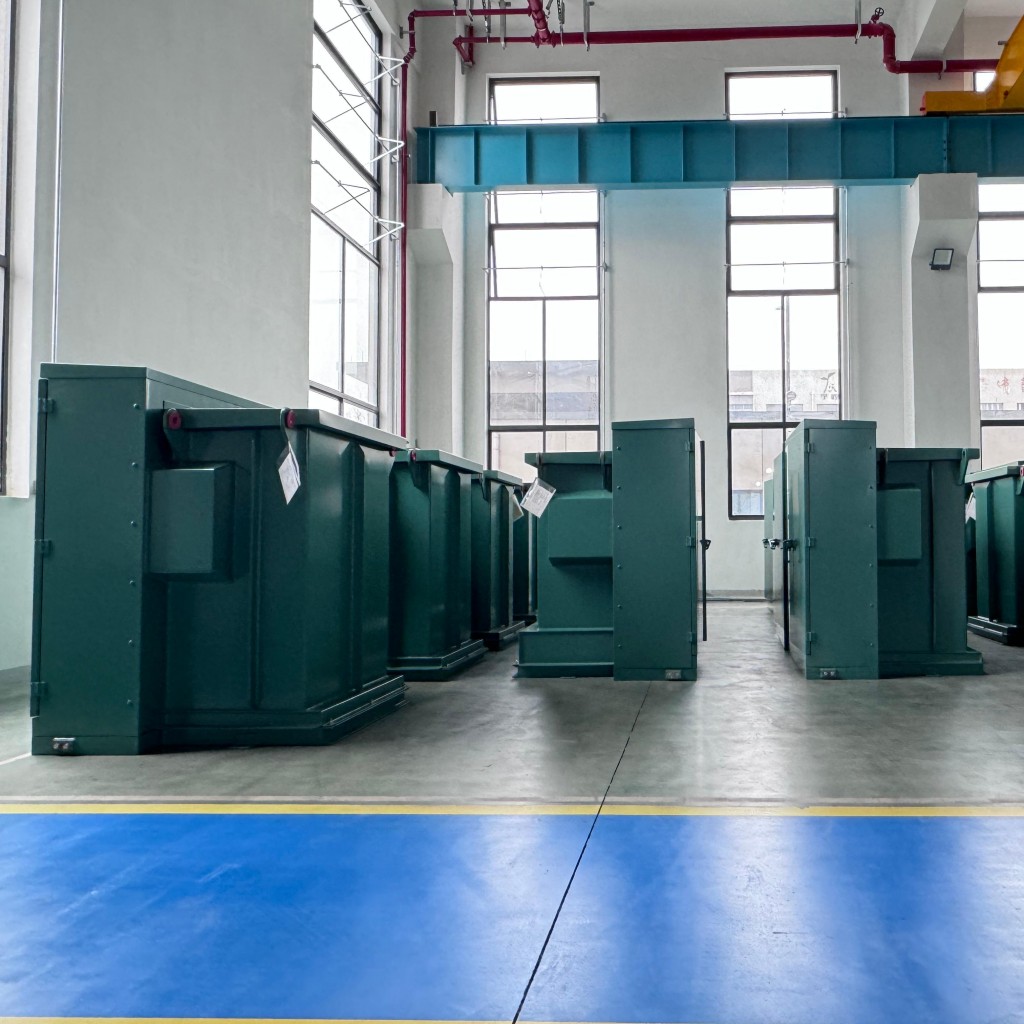

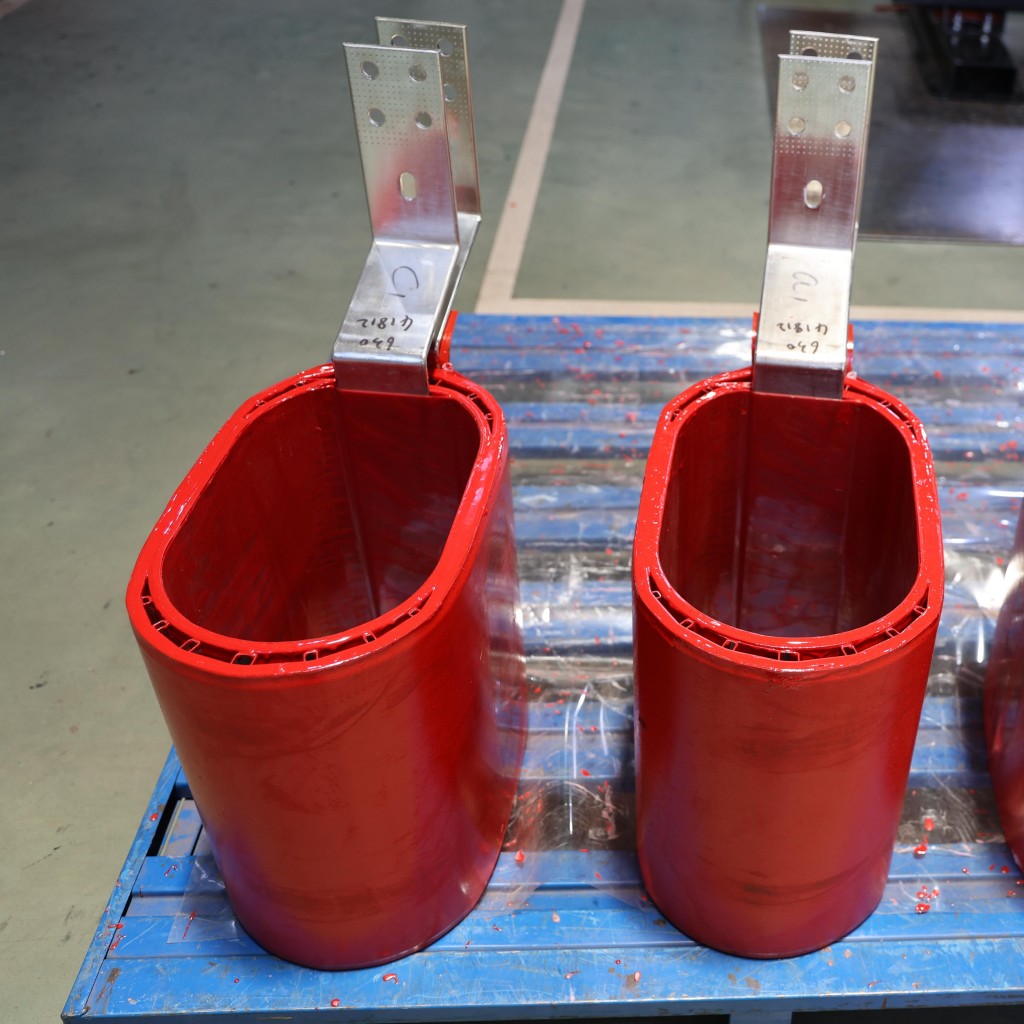

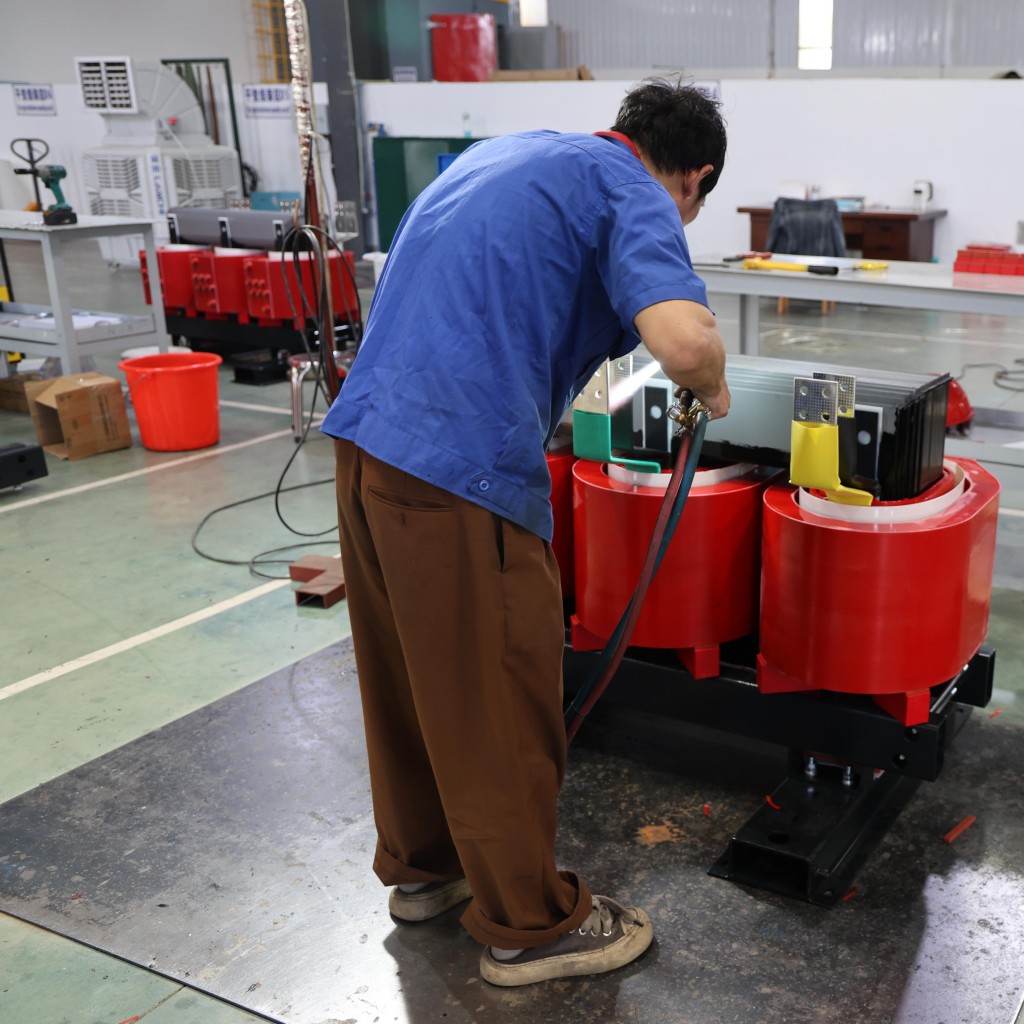

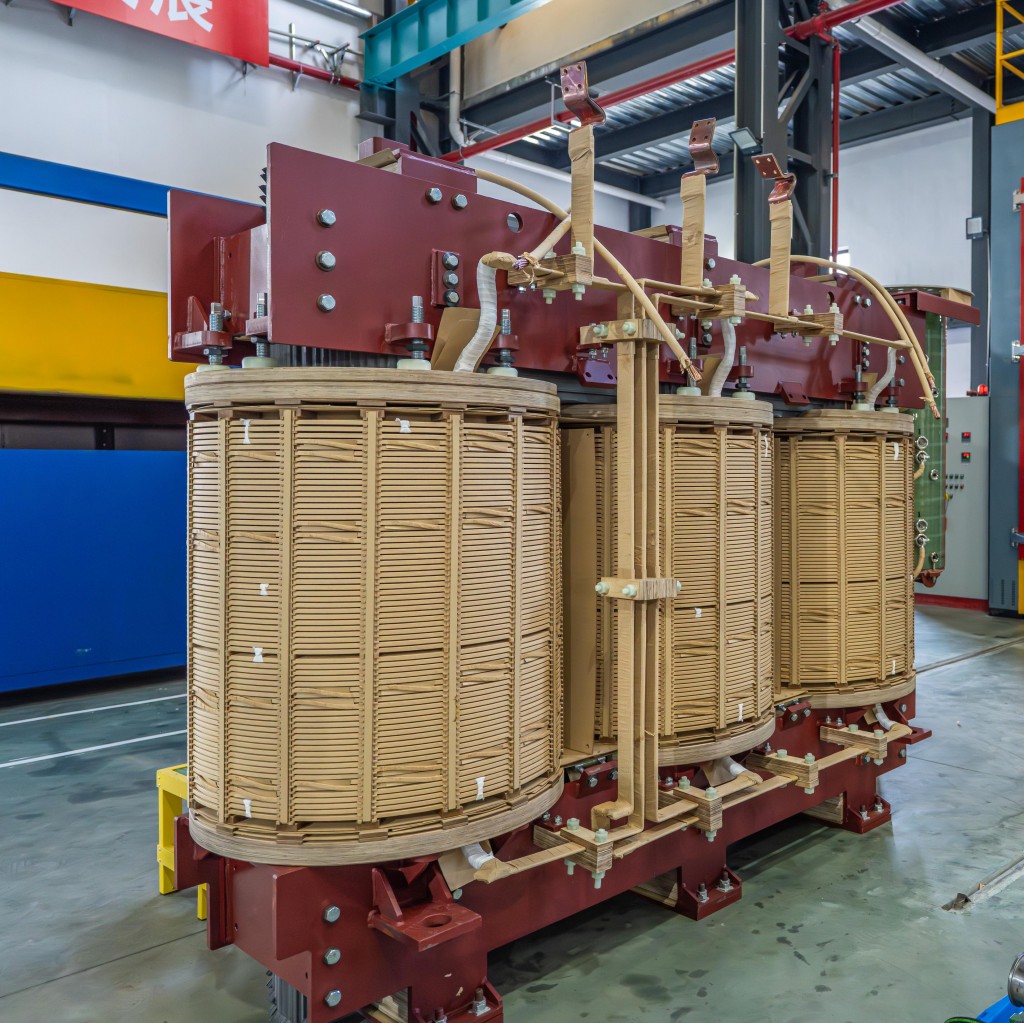

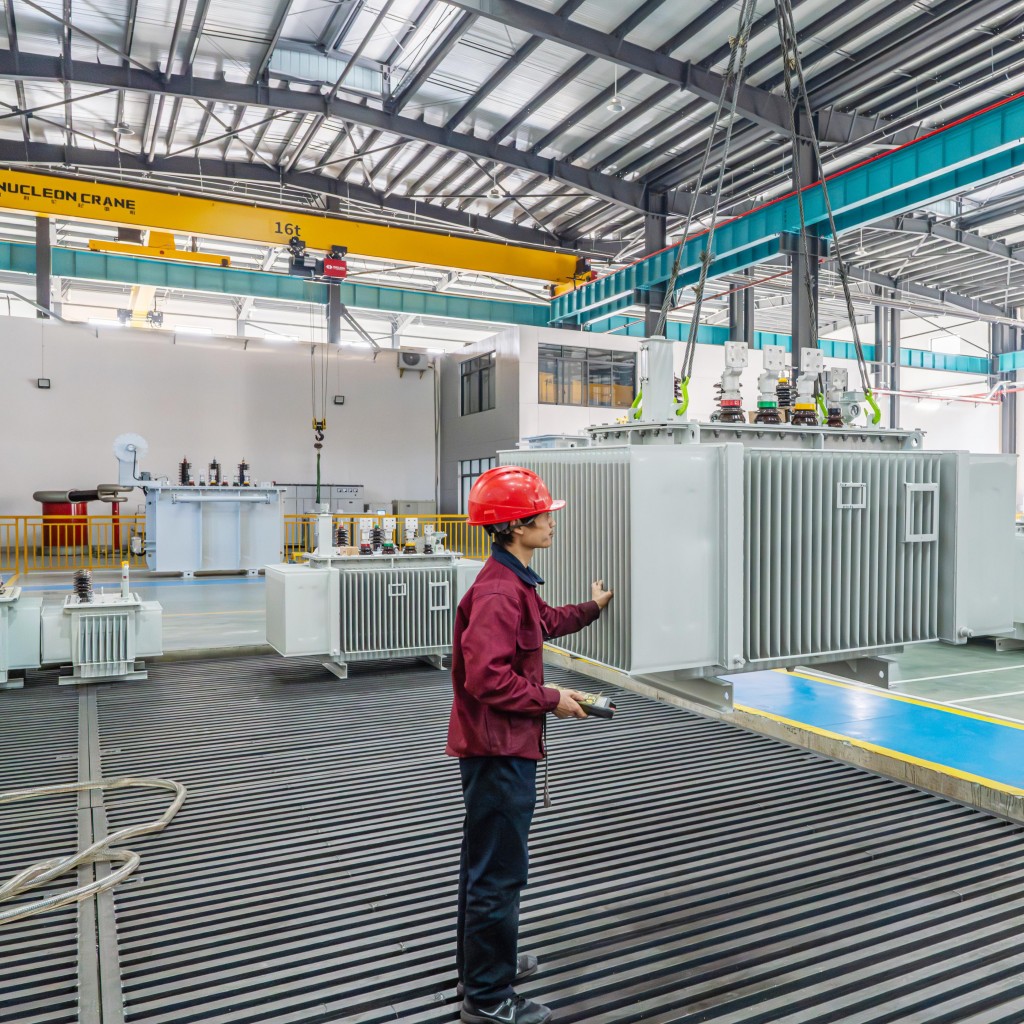

Заводской цех
Производственная мощность завода: 12 000 трансформаторов в год.

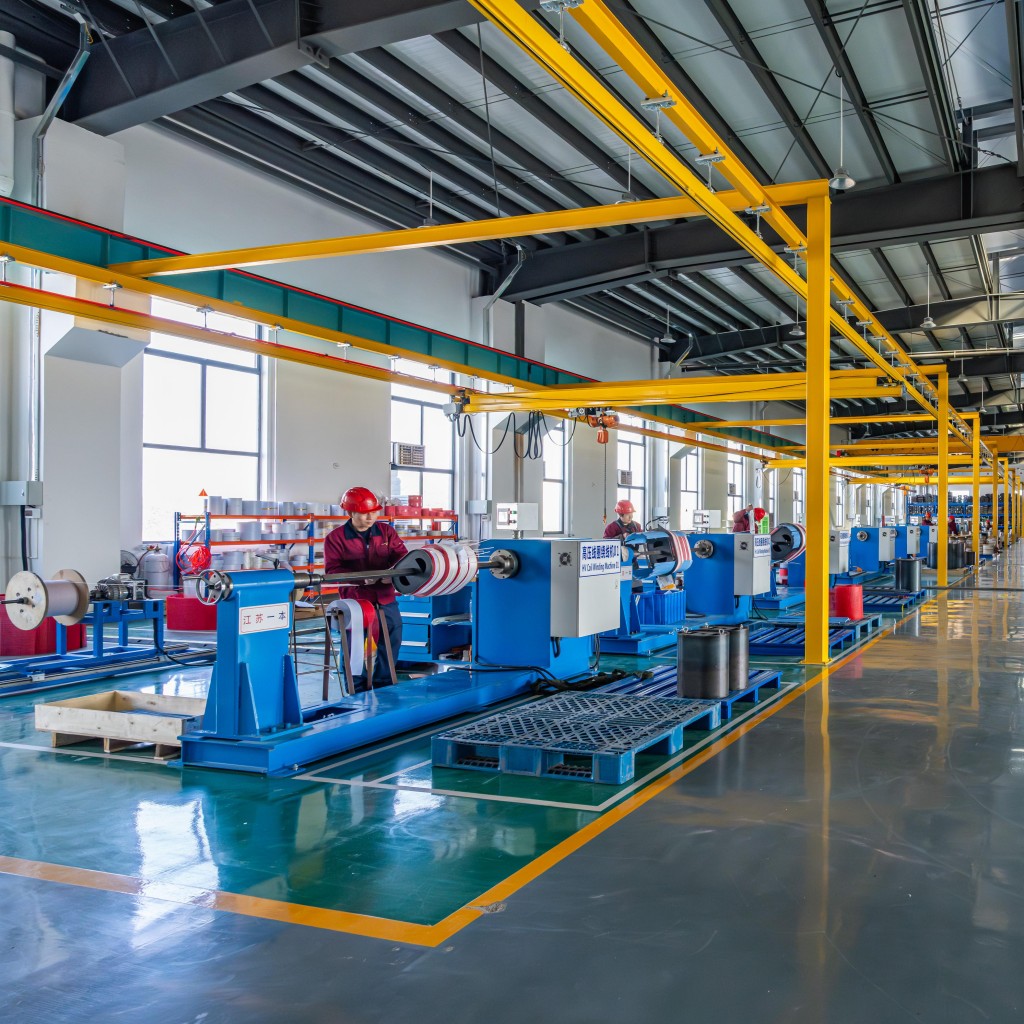

Оборудование сборочного цеха: 6 линий резки, 15 намоточных машин, 5 машин для намотки фольги.

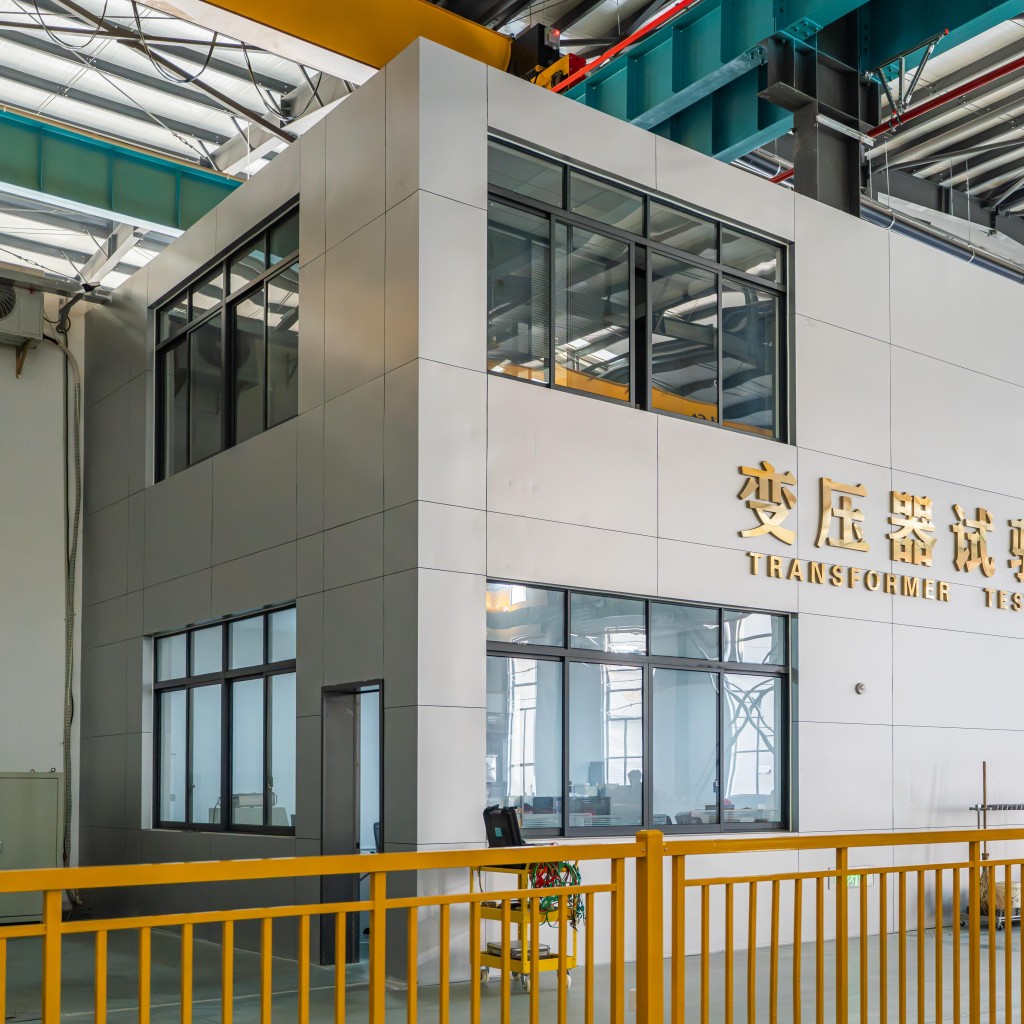

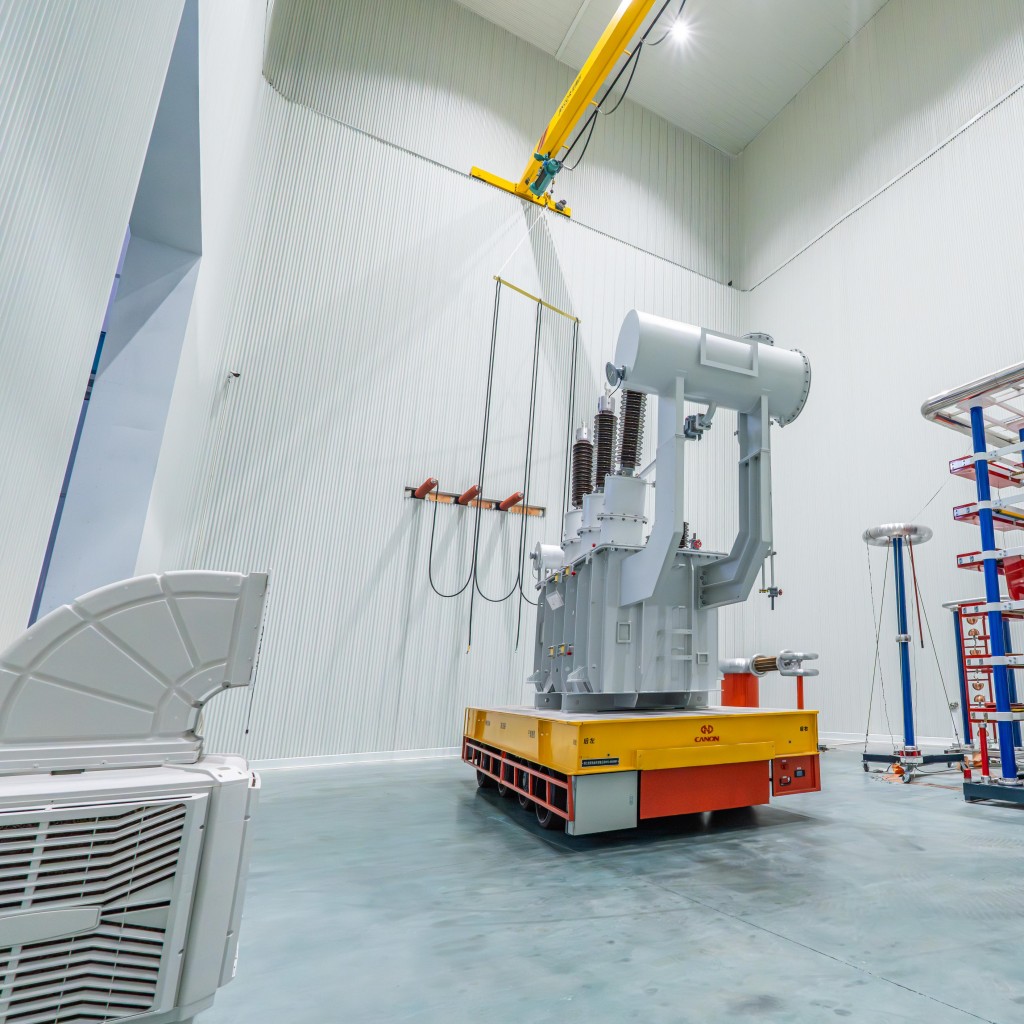

Испытательные установки: испытательный зал 220 кВ, центр испытаний трансформаторов.
Транспортировочное оборудование: Полностью автоматические мостовые краны
Видео
Проблемы и решения
I. Полностью герметичная конструкция, соответствующая американским стандартам, для стабильного и надежного распределения электроэнергии.
— Подходит для промышленных парков, торговых центров, жилых комплексов.
— Полностью герметичная интегрированная конструкция; защищает от влаги и солевых брызг; 20 лет без технического обслуживания.

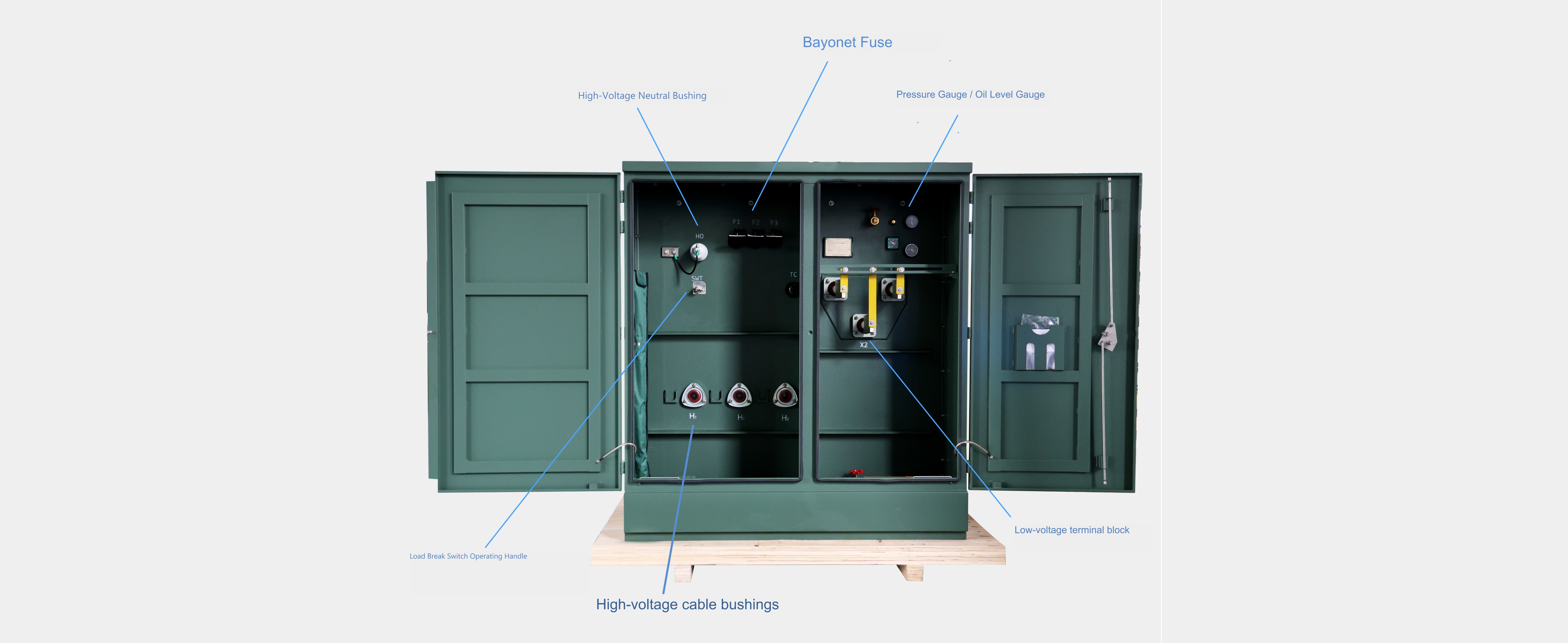

— Двойная защита предохранителями; устранение неисправности в течение 30 минут.
— Объём составляет всего 1/3 от объёма стандартных европейских образцов; нет необходимости в отдельном здании подстанции.
Степень защиты IP33-IP56; диапазон рабочих температур от -40°C до +45°C.
II. Индивидуальная настройка ODM для замены, расширения и новых проектов.
Сопротивление — 4,7%; двукратная перегрузка в течение 2 часов.
— Варианты индивидуальной настройки: напряжение, тип установки, стандарт, конструкция, корпус, изоляционное масло, интеллектуальная конфигурация.
— Области применения: замена трансформаторов / расширение мощности / зональное распределение электроэнергии / подключение к сетям возобновляемой энергетики / временное электроснабжение / горнодобывающая и строительная промышленность
III. Высокое соотношение цены и качества, низкие долгосрочные эксплуатационные и технические расходы.
— Цена на 30-40% ниже, чем у международных брендов.
— Полностью герметичная конструкция, не требующая технического обслуживания; долив масла не требуется в течение 20 лет.
— Двойная защита предохранителями; корпус трансформатора редко повреждается.
— КПД до 99,42%; энергосбережение
— Опционально: корпус из нержавеющей стали + масло FR3 для соответствия требованиям защиты от воздействия суровых условий окружающей среды и пожарной безопасности.
Вашему проекту нужен надежный трансформатор для установки на площадке?
Наш трансформатор мощностью 2500 кВА, рассчитанный на напряжение 13,8 кВ, предназначен для установки на площадке и обеспечивает стабильное распределение электроэнергии от 13800 В до 400Y/230 В для электросетей, заводов, коммерческих зданий и проектов расширения.
Отзывы клиентов
— Трансформатор бесперебойно работает на объекте, а координация монтажных работ была эффективной. Мы особенно ценим оперативную реакцию команды и практическую поддержку в период ввода в эксплуатацию.
Иоанн Креста
Филиппины
---Трансформатор работает стабильно, и процесс установки прошел гладко. Быстрая реакция технической команды и поддержка на месте в период ввода в эксплуатацию произвели на нас глубокое впечатление.
Джеймс Уилсон
Техас, США
— Трансформатор бесперебойно работает в условиях высоких температур, а монтажные и пусконаладочные работы были выполнены эффективно. Особая благодарность проектной команде за оперативную реакцию и профессиональную поддержку в период пусконаладочных работ.
Ахмед Али
Саудовская Аравия
— Трансформатор исправно работает на объекте, а работы по установке и вводу в эксплуатацию были выполнены эффективно. Мы особенно ценим оперативную реакцию технической команды и профессиональную поддержку на протяжении всего проекта.
Карлос Мендес
Бразилия

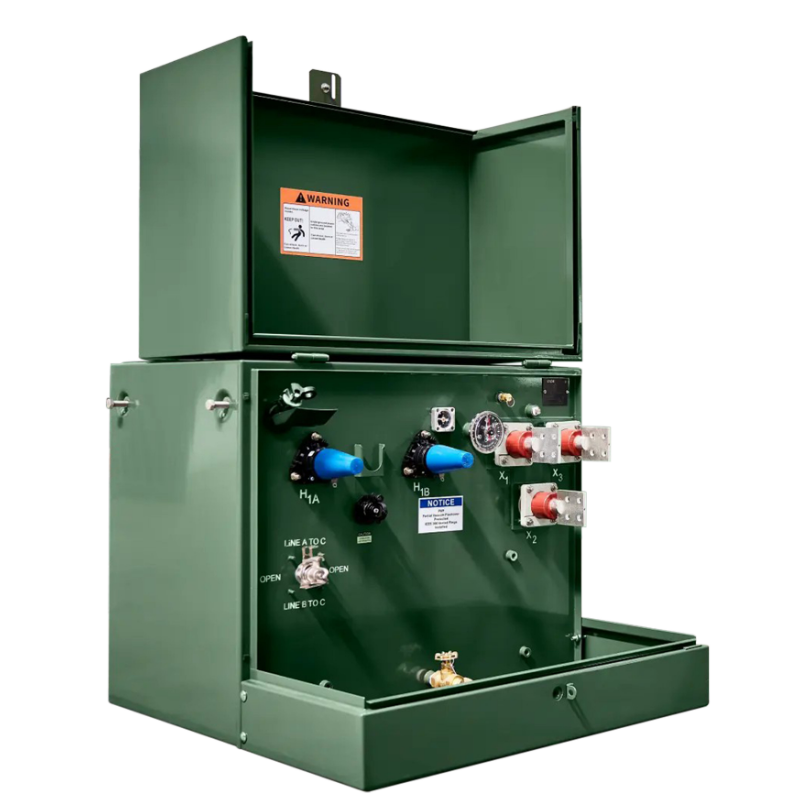

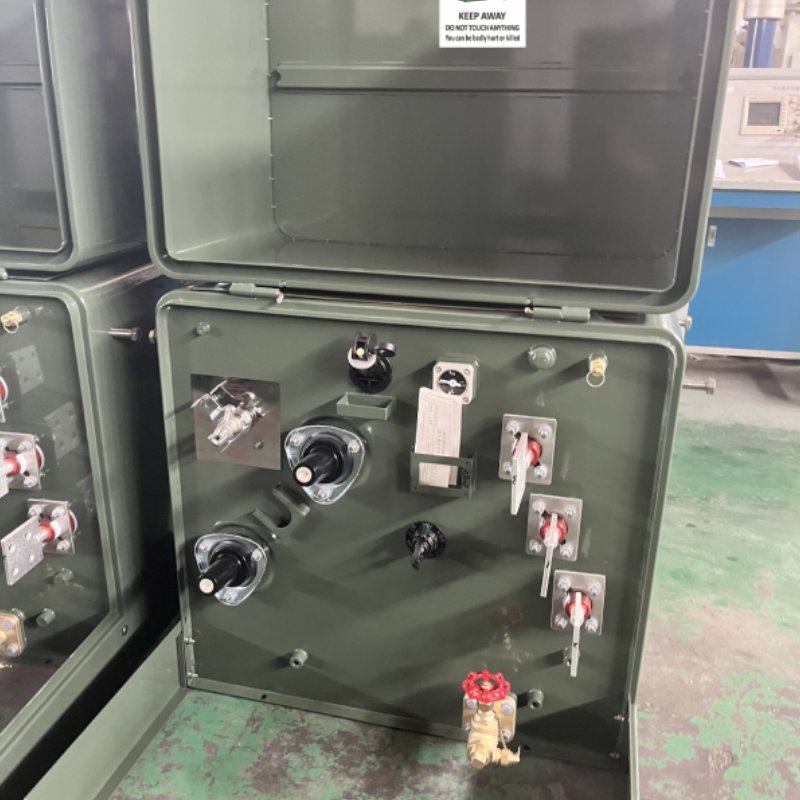

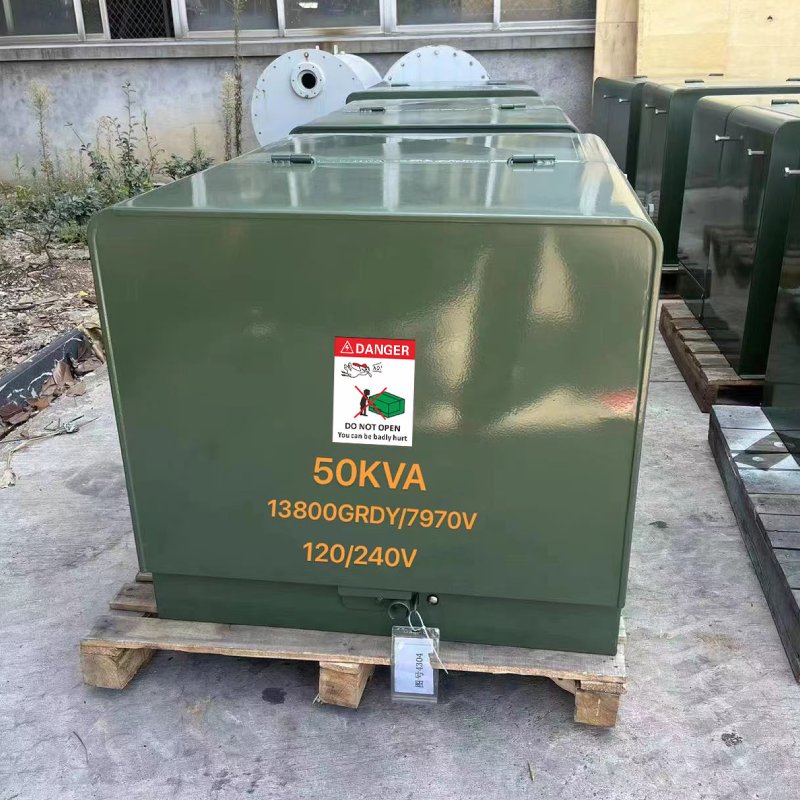

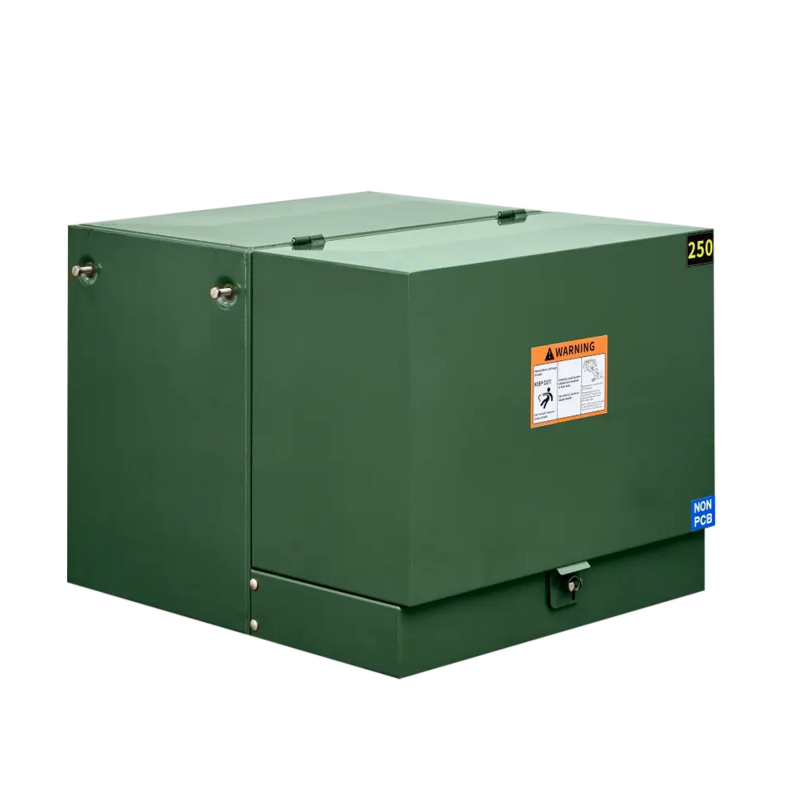

Сопутствующие товары
 |  |
 |  |
Часто задаваемые вопросы
I. Давление
В1: Каково внутреннее давление трансформатора, установленного на площадке? Может ли он взорваться?
A: Трансформаторы, устанавливаемые на опорах, имеют герметичную конструкцию. В нормальных условиях эксплуатации внутреннее давление очень низкое (приблизительно 0,03–0,06 МПа). На верхней части бака установлен предохранительный клапан. Если внутренняя неисправность вызывает внезапное повышение давления, клапан автоматически открывается для сброса давления, а затем возвращается в исходное положение и снова закрывается после падения давления. Взрывов не происходит. Это стандартная функция безопасности трансформаторов, устанавливаемых на опорах.
Вопрос 2: Может ли он взорваться?
А: Нет. Устройство оснащено предохранительным клапаном, который автоматически сбрасывает давление в случае его превышения.
В3: Что делать, если сработал предохранительный клапан?
А: Срабатывание предохранительного клапана указывает на внутреннее дуговое замыкание или сильную перегрузку. Требуется немедленное расследование.
Вопрос 4: Как проверить исправность предохранительного клапана?
А: Проведите визуальный осмотр на предмет утечки масла или признаков неисправности, а также вручную проверьте функцию сброса.
В5: Как часто следует заменять предохранительный клапан?
А: Проверяйте после каждой операции. Рекомендуется замена каждые 10 лет.
II. Потребление нефти
В1: Как определить, что масло испортилось?
А: Ежегодно проводите анализ растворенных газов (DGA) — хроматографический анализ масла — для выявления характерных газов, образующихся в результате разломов.
В2: Какое масло используется и как часто его следует заменять?
А: Мы используем минеральное масло класса II или натуральное эфирное (растительное) масло класса FR3.
Интервал замены: При нормальной эксплуатации замена не требуется в течение 10–15 лет. Достаточно ежегодного анализа растворенных газов. Если масло не проходит проверку (например, снижение напряжения пробоя, чрезмерный уровень газов, образующихся при неисправности), необходима фильтрация масла или его замена.
В3: Испаряется ли масло? Требуется ли периодическая доливка масла?
А: Нет. Трансформатор, устанавливаемый на площадке, имеет герметичную конструкцию, полностью изолирующую изоляционное масло от внешнего воздуха. Испарение масла практически равно нулю. В нормальных условиях долив масла не требуется в течение 20 лет. Уровень масла снизится только в случае утечки, которую необходимо обнаружить и устранить до добавления масла.
Вопрос 4: Существует ли высокий риск утечки масла из трансформаторов, установленных на площадке?
А: Следует обратить внимание. Поскольку бак трансформатора открыт для внешнего воздействия, необходимо проводить регулярные осмотры, чтобы предотвратить утечки, вызванные внешними механическими повреждениями. Выбор корпуса бака из нержавеющей стали с повышенной защитой может снизить риск.
III. Послепродажное обслуживание
В1: Каков гарантийный срок на товар? С какой даты он начинается?
А: Гарантийный срок составляет 2 года. Он начинается с даты приемки оборудования. Если приемка задерживается по причинам, связанным с заказчиком, гарантия считается начавшейся не позднее 18 месяцев с даты отгрузки.
В2: Какое послепродажное обслуживание доступно для зарубежных клиентов? Есть ли у вас сервисные центры за рубежом?
A: Мы предлагаем два режима обслуживания: дистанционное видеоконсультирование и выездное обслуживание. Авторизованные сервисные партнеры доступны на ключевых рынках (например, Юго-Восточная Азия, Ближний Восток). Для других регионов мы можем направить инженеров для обслуживания за рубежом (стоимость оговаривается отдельно).
В3: Кто несет ответственность, если оборудование повреждено во время транспортировки? Как рассматриваются претензии?
А: Наша фабрика отвечает за решение проблем с качеством, возникающих во время транспортировки, и берет на себя связанные с этим расходы.
Вопрос 4: Как решаются вопросы качества в течение гарантийного периода? Ремонт или замена бесплатны?
А: В случае производственных дефектов наш завод предоставляет бесплатный ремонт. Мы также обеспечиваем пожизненное сервисное обслуживание и наличие запасных частей.
В5: Можете ли вы предоставить инструкции по установке и вводу в эксплуатацию?
А: Да, можем.
IV. Сроки поставки
В1: Как скоро вы можете отправить заказ после его оформления?
А: Обычно 15–20 дней.
В2: Каков срок доставки заказов большого объема?
А: Зависит от количества, обычно 30–60 дней.
В3: Можете ли вы ускорить выполнение заказа? Какова стоимость ускоренной обработки?
А: Да. Срочные заказы могут быть обработаны в приоритетном порядке в рамках производственного планирования. Срок доставки может быть сокращен до 7–10 дней. Плата за ускоренную доставку обычно составляет 10–20% от стоимости контракта, в зависимости от производственного графика.
В4: Каков срок доставки продукции, изготовленной на заказ?
А: Обычно 30–45 дней (например, при использовании специального напряжения, резервуара из нержавеющей стали, масла FR3 и т. д.).
В5: Какие стандарты упаковки вы используете? Какой уровень защиты от влаги и коррозии обеспечивается? Подходит ли она для морских перевозок на большие расстояния?
A: Упаковка соответствует международным стандартам. Уровень защиты от влаги и коррозии достигает IP33–IP56, обеспечивая 20-летнюю коррозионную стойкость. Герметичная конструкция идеально подходит для морских перевозок на большие расстояния и успешно экспортируется во многие страны.
V. Запасные части
В1: Где я могу приобрести запасные части?
А: Запасные части можно заказать напрямую на нашем заводе или на местном рынке.
В2: Какая информация необходима для заказа запасных частей?
А: Серийный номер, фотография заводской таблички и название запасной части/номер модели.
VI. Другие часто задаваемые вопросы?
В1: Каков срок службы трансформатора, установленного на площадке?
А: В нормальных условиях эксплуатации расчетный срок службы составляет 20–30 лет. Благодаря герметичной конструкции, не требующей технического обслуживания, а также регулярным проверкам и ежегодным испытаниям DGA, ожидаемая стабильная работа в течение более 20 лет является стандартной практикой.
Вопрос 2: Взаимозаменяемы ли трансформаторы на 50 Гц и 60 Гц?
А: Категорически нет!
В3: Можете ли вы предоставить список запасных частей с указанием номеров деталей?
А: Да, можем.
Вопрос 4: Если запасные части недоступны на местном рынке, можете ли вы отправить их напрямую за границу?
А: Да, мы можем отправлять запасные части напрямую с нашего завода в вашу зарубежную страну.
