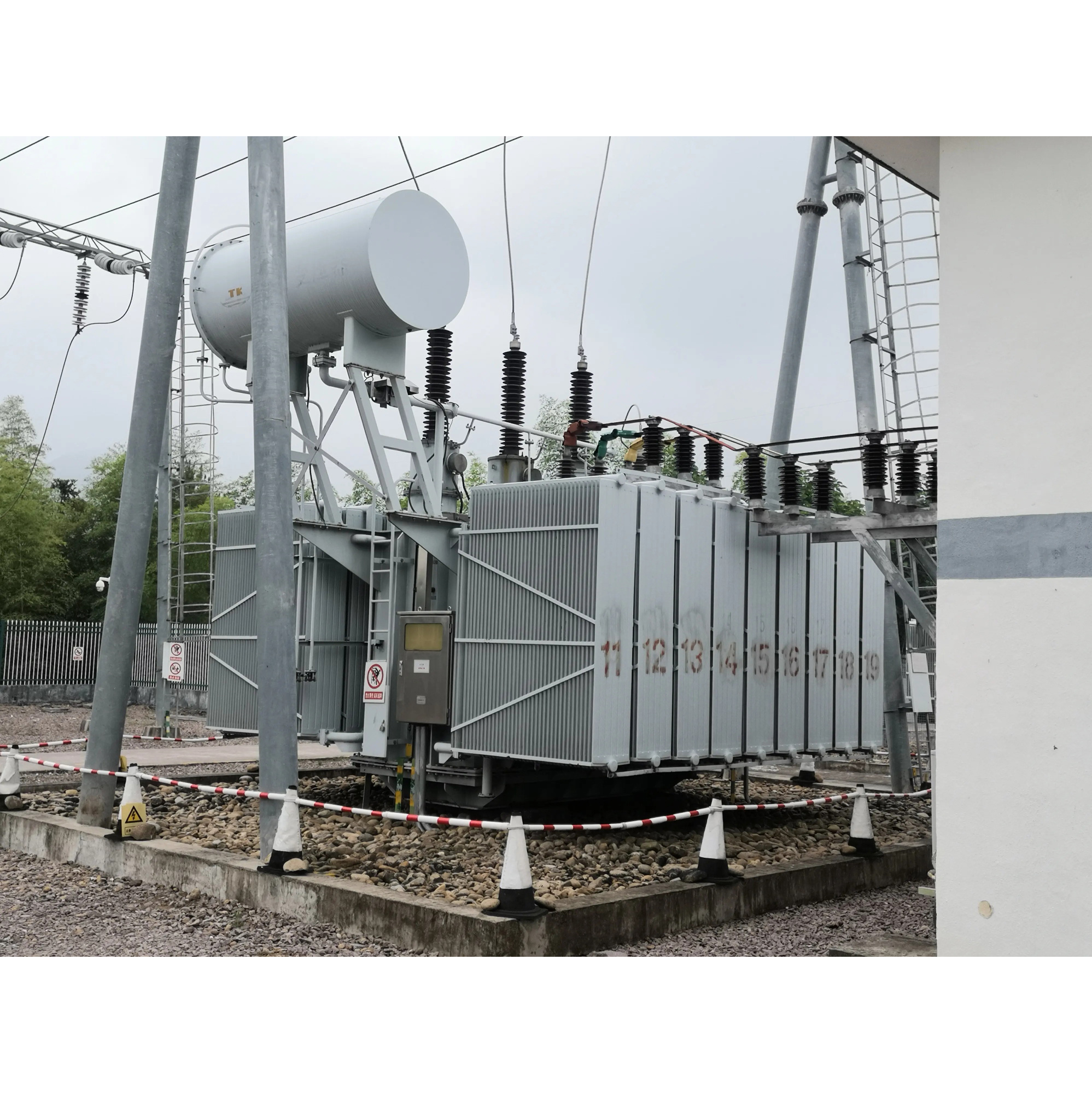

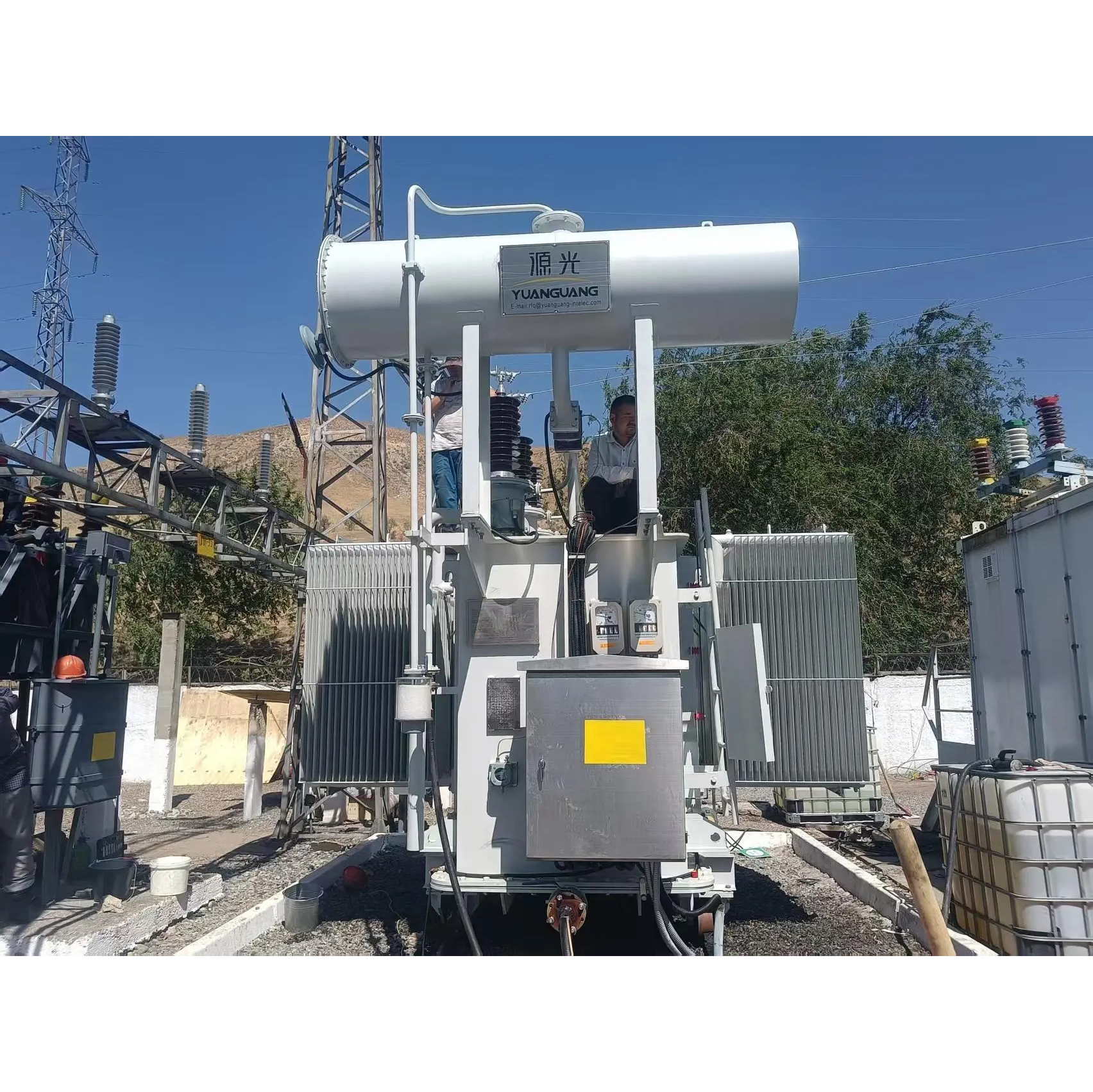

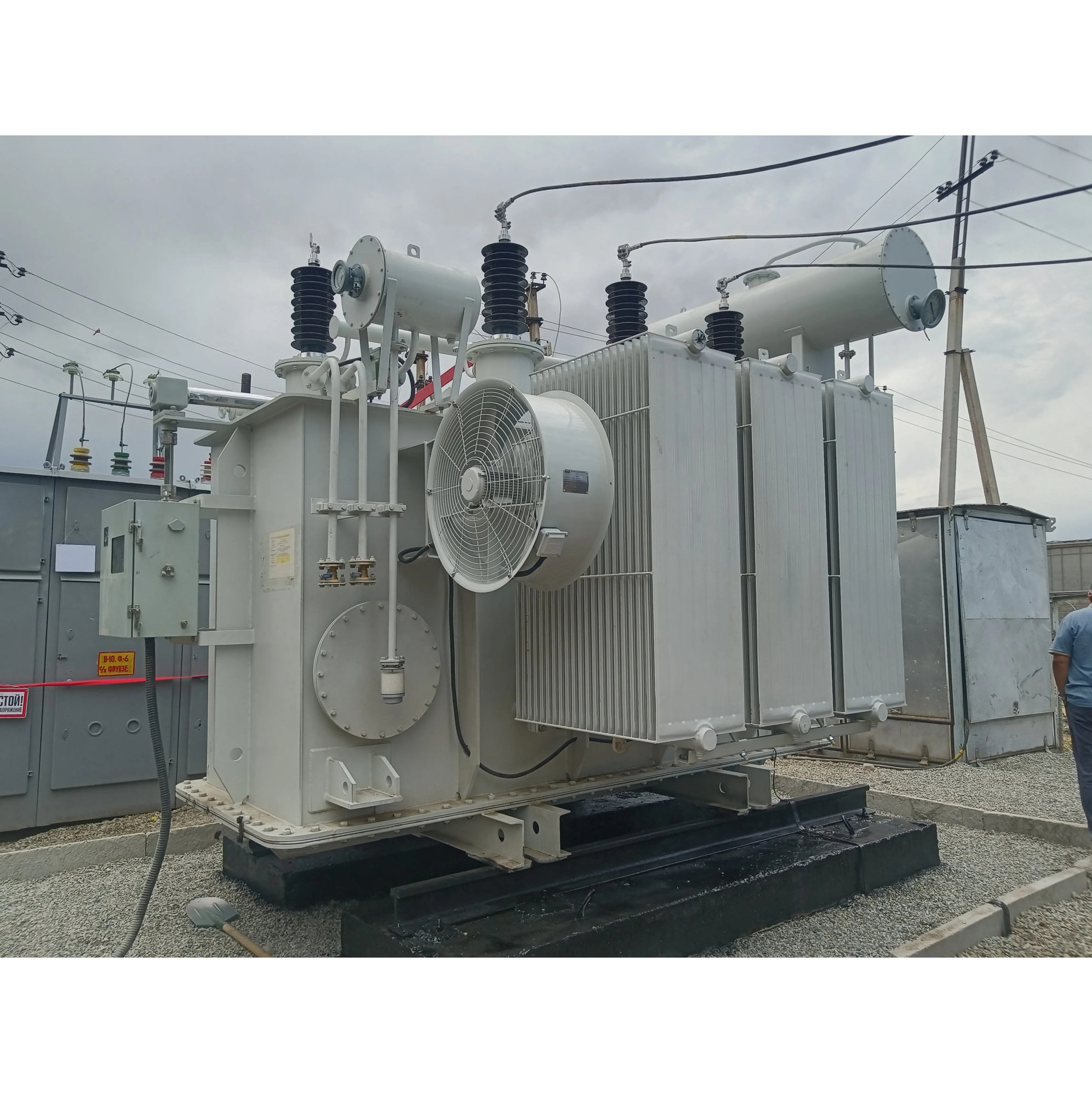

S11-35 кВ — Компактный трансформатор YUANGUANG (YGT) 35 кВ | Реализация проекта 2016 (Эфиопия и Узбекистан)

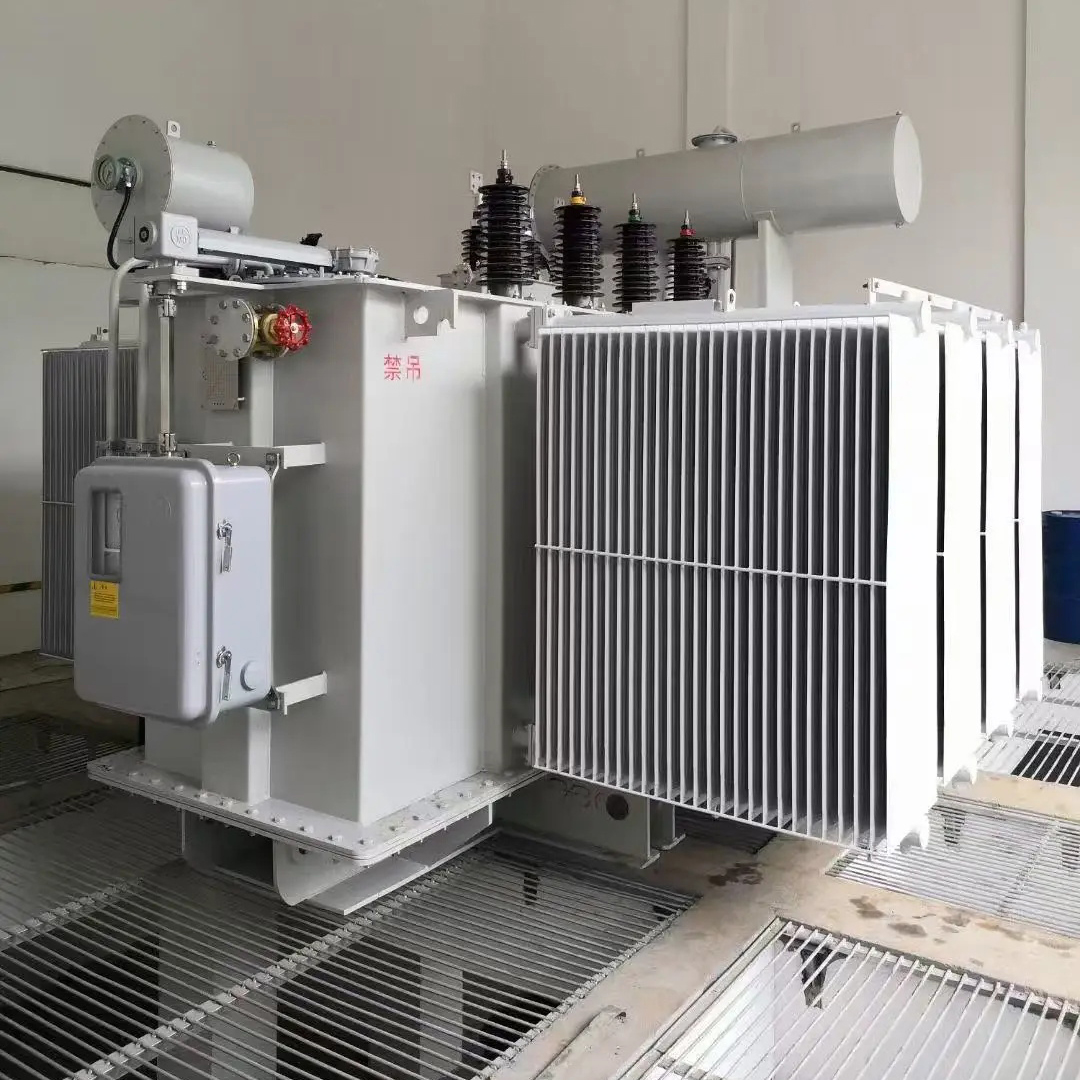

Описание силового трансформатора
1. Силовой трансформатор серии 10 кВ и 35 кВ с низкими потерями.
2. Низкие потери, низкий уровень шума, высокая надежность.
3. Железный сердечник изготовлен из холоднокатаной кремнеземной стали.
4. Обладают хорошей устойчивостью к короткому замыканию.
5. Масляный бак имеет колоколообразную форму и конструкцию, полностью состоящую из складных пластин.
6. Обладает превосходным внешним видом и простотой в обслуживании.
7. Использование маслоуловителя капсульного типа позволяет свести старение масла к минимуму.
8. Потери мощности: потери холостого хода на 30% ниже, чем по стандарту IEC.
9. Надежность: Все эксплуатируемые изделия не имеют повреждений и утечек масла.
Технические параметры изделия
Основные технические параметры силовых трансформаторов серии S9, S10, S11 для напряжения 35 кВ.
Силовые трансформаторы, трехфазные, с холостым ходом и возможностью переключения отводов, маслопогружные силовые трансформаторы:
| Номинальная мощность | Диапазон ответвлений высокого напряжения | Символ соединения | ||||||||||
| (кВА) | Высокое напряжение | Низкое напряжение | Импеданс короткого замыкания | Потери холостого хода | Потери под нагрузкой | Ток холостого хода | ||||||
| (кВ) | (кВ) | (%) | (В) | (В) | (%) | |||||||
| 9 Тип | 10 Тип | 11 Тип | 9 Тип | 10 Тип | 11 Тип | |||||||
| 800 | 35 | ±5% | 6.3, | Yd11 | 12~14 | 1250 | 1110 | 980 | 9900 | 9350 | 9350 | 1.05 |
| 1000 | 38.5 | ±2×2,5% | 6.6, | 1490 | 1320 | 1160 | 12200 | 11500 | 11500 | 1 | ||
| 1250 | 10, | 1760 | 1570 | 1380 | 14650 | 13900 | 13900 | 0.9 | ||||
| 1600 | 10.5 | 2130 | 1900 | 1660 | 17650 | 16600 | 16600 | 0,85 | ||||
| 2000 | 2610 | 2320 | 2030 | 19350 | 18300 | 18300 | 0,75 | |||||
| 2500 | 3150 | 2800 | 2450 | 20700 | 19600 | 19600 | 0,75 | |||||
| 3150 | 7 | 3870 | 3440 | 3010 | 24300 | 23000 | 23000 | 0.7 | ||||
| 4000 | 4640 | 4120 | 3610 | 28800 | 27200 | 27200 | 0.7 | |||||
| 5000 | 5490 | 4880 | 4270 | 33000 | 31200 | 31200 | 0,6 | |||||
| 6300 | 7.5 | 6570 | 5840 | 5110 | 36900 | 34900 | 34900 | 0,6 | ||||
| 8000 | YNd11 | 9000 | 8000 | 7000 | 40500 | 38300 | 38300 | 0,55 | ||||
| 10000 | 10620 | 9440 | 8260 | 47700 | 45100 | 45100 | 0,55 | |||||
| 12500 | 8 | 12600 | 11200 | 10800 | 56700 | 53600 | 53600 | 0,5 | ||||
| 16000 | 15300 | 13600 | 11900 | 69300 | 65500 | 65500 | 0,5 | |||||
| 20000 | 18090 | 16100 | 14100 | 83700 | 79100 | 79100 | 0,5 | |||||
| 25000 | 21510 | 19120 | 16730 | 99000 | 93500 | 93500 | 0,4 | |||||
| 31500 | 25650 | 22800 | 20000 | 118800 | 112200 | 112200 | 0,4 | |||||

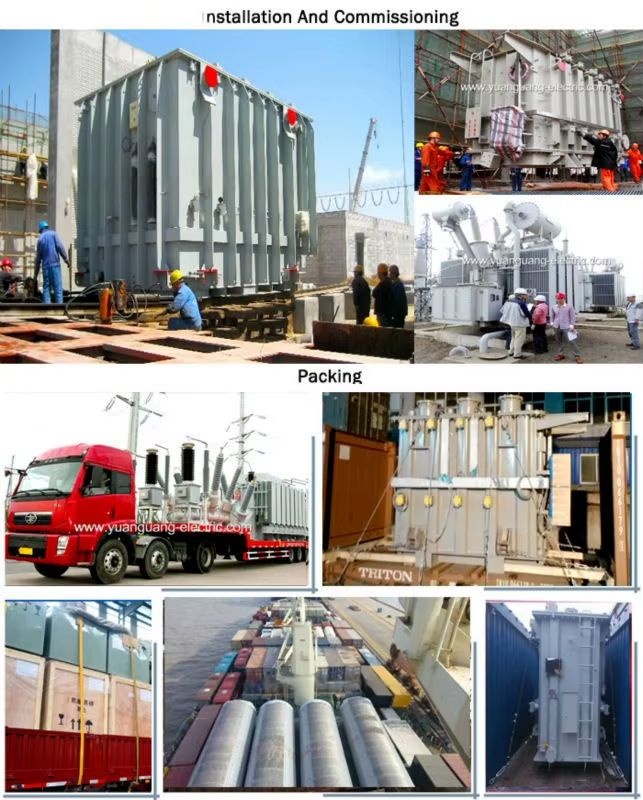

Детали упаковки
Основной корпус силового трансформатора без защитной оболочки; Аксессуары упакованы в стандартный деревянный ящик, пригодный для морской перевозки. Для морских перевозок применяются силикагель и антикоррозионная обмотка.
Порт отправки: Шанхай / Нинбо
Единицы продажи: Один товар
Примеры упаковки: Прочный деревянный ящик + стальной поддон; В комплект входит сертифицированный план подъема и чертеж центра тяжести.
Ключевые характеристики
Место происхождения
Чжэцзян, Китай
Номер катушки
Автотрансформатор
Структура катушки
Тороидальный
Фаза
Три
Номер модели
S11-35 кВ
Название бренда
ЮАНГУАН
приложение
Власть
переключатель кранов
НЛТК
Тип охлаждения
МОЛОДОСТЬ
Диапазон высокого напряжения
31-39 кВ
Номинальный диапазон мощности
800-31500 кВА
Символ соединения
Yd11 Yd11
Материал обмоток
Медь
Железный сердечник
Силиконовый лист
Стандарты
МЭК, GB, ANSI
Власть
Силовой трансформатор
Потери
Низкие потери
Упаковка и доставка
Детали упаковки
Основной корпус силового трансформатора в разобранном виде, комплектующие упакованы в стандартный деревянный ящик, пригодный для морской перевозки.
Порт отправки
Шанхай / Нинбо
Продажные единицы
Отдельный товар
Примеры упаковки
Производственная мощность
Способность к поставкам
5000 комплектов силовых трансформаторов в год
Наше лучшее обслуживание для вас
1. Предпродажное обслуживание
а. разработать техническое решение
б. Выслать коммерческое предложение, техническую документацию и чертеж.
c. Подготовить план передачи электроэнергии, план испытаний и план отгрузки.
2. Обслуживание при продаже
а. осуществлять полный контроль за графиком производства в соответствии с планом.
б. отправлять фотографии клиенту на каждом этапе производственного процесса (контрольная точка).
c. Сообщить клиенту за неделю до проведения тестирования.
3. Послепродажное обслуживание
а. монтаж и ввод в эксплуатацию, обучение рабочих.
б. Быстрый ответ в течение 12 часов в любое время.
c. Обычно предоставляется гарантия сроком на 12 месяцев.
Часто задаваемые вопросы
1. В: Каков ваш минимальный объем заказа?
А: 1 комплект.
2. В: Каковы сроки доставки?
А: Зависит от типа трансформатора.
3. В: Каковы ваши условия оплаты?
A: 30% предоплата банковским переводом (T/T), 70% перед доставкой банковским переводом (T/T) или аккредитивом (L/C).
Или мы можем это обсудить.
4. В: Каким стандартам вы следуете?
A: IEC, ANSI, CSA, GB и т. д.
5. В: Какие подтверждающие документы вы обычно можете предоставить?
А: Коммерческое предложение, эскизный чертеж, производственный план, план контроля качества.
план испытаний, финансовый отчет, протокол типовых испытаний (KEMA, CESI), список литературы и т. д.
6. В: Какой у вас стандартный гарантийный срок?
А: Через 12 месяцев после ввода трансформатора в эксплуатацию.
7. В: Можете ли вы выполнить установку и ввод в эксплуатацию на объекте заказчика?
А: Да, мы можем направить нашу монтажную бригаду в страну пользователя для проведения сервисного обслуживания.
8. В: Есть ли у вас опыт работы с трансформаторами такого типа?
А: Да, мы можем предоставить список необходимых документов для проверки.
9. В: Вы производитель или торговая компания?
А: Компания-производитель и торговая компания.
