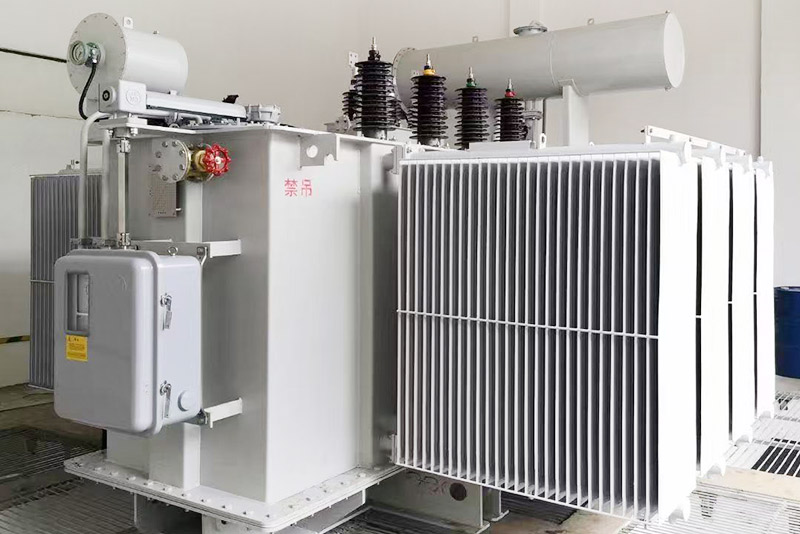

Силовой трансформатор YUANGUANG 12 МВА 13,8 кВ 4,16 кВ (YNd11)

Силовой трансформатор YUANGUANG 12 МВА 13,8 кВ 4,16 кВ (YNd11), сердечник из CRGO, чередующаяся обмотка, VPI, низкий уровень частичных разрядов (

Связаться с нами

Силовой трансформаторПриложения

подробная информация о товаре

Получите ценовое предложение прямо сейчас? — Просто отправьте 6 ключевых данных.

Предоставьте следующую информацию (даже если некоторые позиции указаны как «ориентировочные»). Наши инженеры согласуют с вами окончательные технические характеристики и предоставят соответствующее предложение.

1.Номинальное напряжение высокого/низкого напряжения (например, 35 кВ / 6,3 кВ или 11 кВ / 0,4 кВ)

2.Номинальная мощность (12 000 кВА / 12 МВА, а также ожидаемая максимальная нагрузка, если имеется).

3.Частота и система (50/60 Гц, 3 фазы)

4.Системы охлаждения и монтаж (ONAN/ONAF; для внутреннего/наружного использования; киоски/контейнеры/мобильные системы)

5.Условия на объекте (температура окружающей среды, высота над уровнем моря, уровень запыленности/коррозии)

6.Профиль нагрузки (крупногабаритные двигатели? Частотно-регулируемые приводы/устройства плавного пуска? Проблемы с гармониками?) + Требуемый стандарт (IEC/IEEE/местная энергокомпания)

Проектирование, ориентированное на надежность

imgi_23_20260228-12mva-power-transformer-main-transformer-workshop-300x225

Прочность на короткое замыкание
Механическое усиление и крепление обмоток рассчитаны на выдерживание токов короткого замыкания и переходных процессов в системе, что повышает стабильность в сетях с высокой нагрузкой.
1. Усиленная конструкция опоры обмотки
2. Оптимизированное сопротивление и механическая фиксация.
3. Подходит для запуска двигателя и устранения неисправностей.

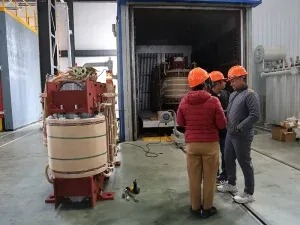

imgi_18_20260228-12mva-power-transformer-main-transformer-workshop-2-300x225

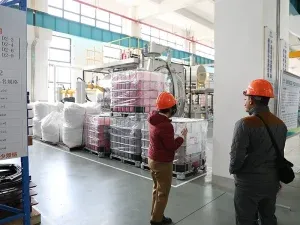

imgi_21_20260228-12mva-power-transformer-philippines-client-visit-to-the-resin-casting-workshop-300x225

Изоляция и протечки
Система изоляции и расстояние утечки выбираются с учетом уровня пыли, влажности и загрязнения, что повышает надежность в суровых условиях эксплуатации.
1. Втулки, соответствующие уровню загрязнения окружающей среды.
2. Улучшенная координация теплоизоляции
3. Интерфейс, готовый к защите от перенапряжения.

imgi_22_20260228-12mva-power-transformer-philippines-client-visit-to-the-core-workshop-300x225

Стратегия гармоник/частотно-регулируемого привода
Для частотно-регулируемых приводов и выпрямительных нагрузок мы проводим гармонический анализ и проектирование с учетом снижения номинальной мощности для контроля повышения температуры и потерь.
1. Оценка гармоник и корректировка конструкции.
2. Контроль потерь/температуры при искаженных формах сигналов.
3. Дополнительная координация экранирования/фильтрации.

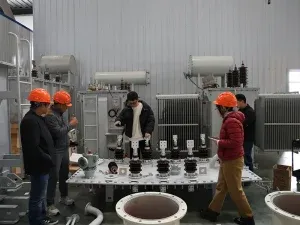

imgi_20_20260228-12mva-power-transformer-main-transformer-workshop-1-300x225

Герметизация и защита от влаги
Детали герметизации и защиты конструкции снижают проникновение влаги и накопление пыли, что крайне важно для горнодобывающей промышленности и цементных заводов.
1. Стратегия влагонепроницаемой герметизации
2. Детали конструкции, ориентированные на защиту от пыли.
3. Варианты защиты для использования на открытом воздухе

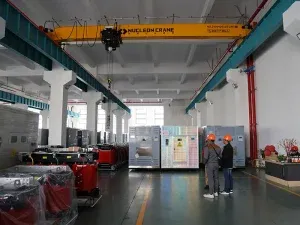

imgi_19_20260228-12mva-power-transformer-philippines-client-visit-to-the-warehouse-300x225

Антикоррозионное покрытие
Для снижения риска коррозии в прибрежных районах, местах с химически агрессивными средами или высокой влажностью можно выбрать различные варианты покрытия и фурнитуры.
1. Система покрытия по классу коррозии (C3/C4/C5)
2. Варианты крепежных элементов из нержавеющей стали / улучшенного качества
3. Долговечность при использовании на открытом воздухе

Доставка и гарантия

imgi_15_20260228-12mva-power-transformer-test-doc-300x225

Производственные возможности
Собственное производство и контроль качества трансформаторов класса 12 МВА. Инженерная поддержка в подтверждении чертежей, техническом согласовании и координации графика проекта.

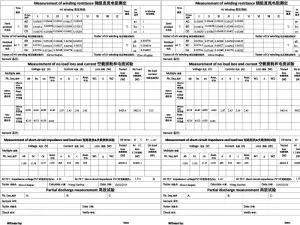

imgi_16_20260228-12mva-power-transformer-fat-300x225

Тестирование и экспертиза по определению жировых отложений
Для каждого устройства проводятся плановые испытания, при необходимости может быть предоставлен контроль за заводскими приемочными испытаниями. По запросу могут быть предоставлены протоколы испытаний, подтверждающие коэффициент трансформации напряжения, сопротивление обмоток, потери, изоляцию и импеданс.

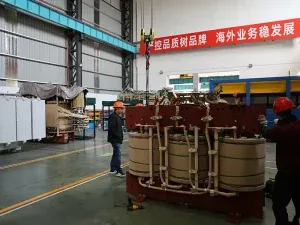

imgi_17_20260228-12mva-power-transformer-main-transformer-workshop-3-300x225

Документы, гарантия и сроки поставки
Полный комплект поставки: чертеж общего вида, паспортные данные, протокол испытаний и руководство по эксплуатации и техническому обслуживанию. Предоставляется гарантийное обслуживание и поставка запасных частей, сроки уточняются после утверждения спецификации.

Типовые технические характеристики (технический обзор)

Номинальная мощность: 12 000 кВА (12 МВА), 3 фазы.

Коэффициент напряжения: 13,8 кВ / 4,16 кВ

Частота: 50/60 Гц

Группа векторов: YNd11

Импеданс: 8,0 %

Устройство переключения ответвлений: DETC (показано 5 шагов) / OLTC опционально

Потери холостого хода: 12 кВт (тип.)

Потери нагрузки: 70 кВт (тип.)

Охлаждение: ONAN / ONAF (по мере необходимости)

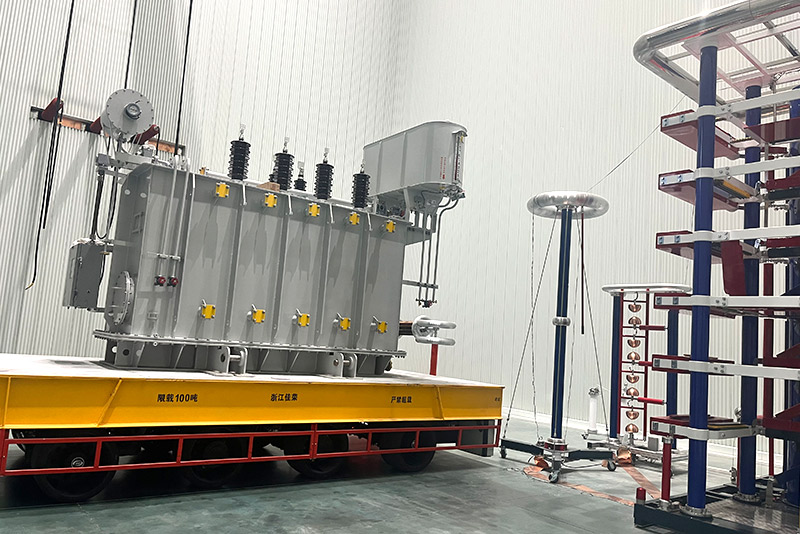

Проводится тестирование: плановые анализы + предоставляется отчет о результатах анализов (FAT).

imgi_14_20260228-12MVA-power-transformer-testing--300x225

Проект силового трансформатора мощностью 20 МВА (справочный документ)

Проект распределения электроэнергии на острове

Трансформатор мощностью 12 МВА (13,8 кВ / 4,16 кВ), поставленный для автономного объекта. Предназначен для работы во влажных условиях, в соляном тумане, и обеспечивает стабильную непрерывную работу. Протокол заводских приемочных испытаний и сопроводительная документация предоставляются по запросу.

1. Номинальная мощность: 12 МВА, 13,8 кВ/4,16 кВ, YNd11,Z=8%.

2. Защита от воздействия окружающей среды: защита от влажности и солевого тумана (варианты покрытия/герметизации).

3. Доказательства: протокол заводских испытаний + фотографии упаковки груза (по запросу)

imgi_13_20260228-12MVA-power-transformer-image-3-300x225

Часто задаваемые вопросы

В: Подходит ли SFZ-25000 для прибрежных/влажных районов?

А: Да — пропитка VPI, антикоррозионная краска и рекомендуемые фитинги из нержавеющей стали делают его подходящим; выберите соответствующие варианты масла и осушителя.

В: Включает ли это запасные части для OLTC?

A: Запасной комплект OLTC и контактные наборы предоставляются в соответствии с контрактом; пожалуйста, ознакомьтесь со списком принадлежностей в техническом описании.

В: Какие существуют варианты управления/связи?

A: Индикатор положения и локальное управление входят в стандартную комплектацию; опционально доступна телеметрия Modbus/RTU и интеграция с SCADA.
